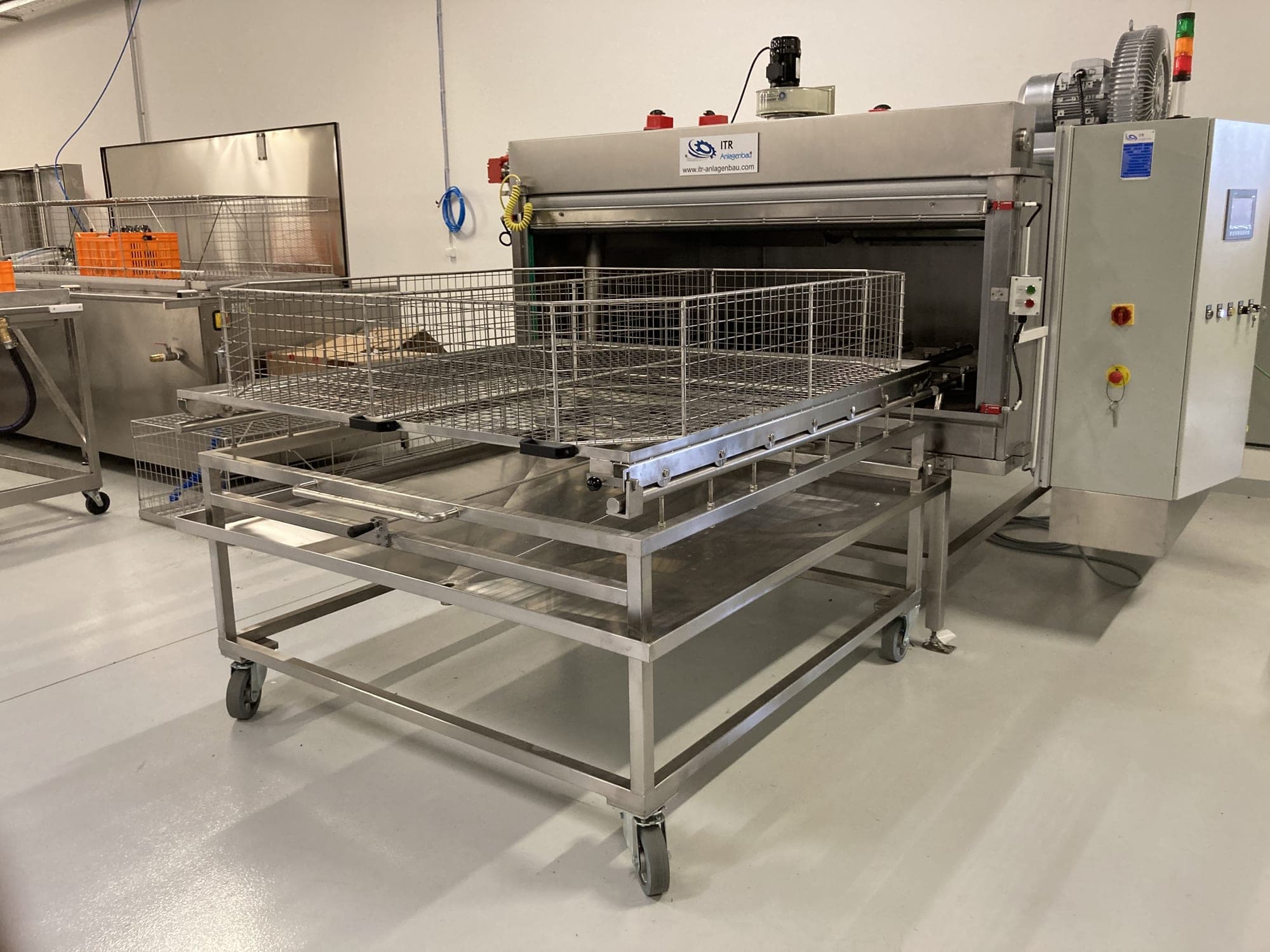

Ön kapısı açık kabin tipi temizleme sistemi; önünde hareketli bir yükleme arabası üzerinde tel sepet, hemen sağında operatör paneli ve sinyal kulesi bulunan kumanda panosu

Farklı bileşenler, küçük seriler — her parça için ayrı bir sistem karşılığını vermez.

Kabin Tipi Temizleme Sistemleri

Küçük ila orta üretim adetlerinde üretim yapanın elinde nadiren tek bir bileşen vardır; bir parça yelpazesi vardır — ve bu yelpaze değişir. Kabin tipi temizleme sistemi, kapalı bir kabin içinde sırayla temizler, durular ve kurutur: her parça için bir sistem yerine, birçok farklı parça için tek bir sistem.
Bir sistem tasarımı talep edin

Ne için yapılmıştır

Parti işletmesi için sistem tipi

Belirleyici soru, ne kadar hızlı temizlendiği değil, aynı sistemin ne kadar çeşitliliği kaldırabildiğidir. Bu da izin verilen çevrim süresine bağlıdır: çevrim başına birkaç dakikanın kabul edilebilir olduğu yerde proses esnek kalabilir.

  • Yüksek esneklik

    Farklı bileşenler aynı sistemden geçer.

  • Küçük ila orta üretim adetleri

    Hat yerine parti işletmesi.

  • Daha uzun çevrim sürelerine izin verilir

    Çevrim başına birkaç dakika — esnek bir proses için alan.

Birkaç proses adımı tek bir kapalı kabinde gerçekleşir. Dökme parçalarda genellikle kabin tipi temizleme sisteminin içinde taşırmalı yıkama uygularız: proses ortamı, yüksek hacimle parçaların üzerinden ve çevresinden geçirilir.

Tipik iş parçaları

Alüminyum basınçlı dökümden motor bloğuna

Alüminyum basınçlı döküm parçaları, çelik parçalar, şanzıman gövdeleri. Motor blokları gibi büyük bileşenleri lans teknolojisiyle temizliyoruz — lans, yalnızca yüzeye çarpmak yerine hedefe yönelik olarak deliklerin ve geçiş deliklerinin içine girer.

Tipik kirlilikler yağ, emülsiyon, talaş ve tozdur. Kurumuş yapışmış kirlilik en zor durumdur — bu konuda bizimle erkenden görüşün; böylece siz planlamaya başlamadan önce fizibiliteyi netleştiririz.

Yapı ve çalışma prensibi

Birkaç temizleme tankıyla tek kabinli yöntem

Temizleme ve kurutma aynı kabinde yürür; solüsyon tankları ayrıdır, böylece temizleme ve durulama ortamları birbirine karışmaz. Sirkülasyon filtrasyonu proses ortamını temiz tutar, sistem büyük ölçüde atık hava olmadan çalışır, proses süreleri programlanabilir.
  1. 01TemizlemePüskürtme, taşırma veya daldırma — tek başına ya da kombine.
  2. 02DurulamaAyrı solüsyon tankları karışmayı önler.
  3. 03KurutmaSirkülasyonlu sıcak hava veya kızılötesi.
  4. 04Ultrasoniksistem tasarımına bağlı olarakDaldırma ve taşırma proseslerinin kullanıldığı yerde.
  5. 05Vakumlu kurutmasistem tasarımına bağlı olarakYüksek kurutma gereksinimleri için.

İş parçaları sepet, kasa ya da parça taşıyıcı üzerinde bir yükleme ünitesi aracılığıyla kabine itilir — manuel ya da otomatik. Çok kabinli çözümler geçiş süresini kısaltır: bir kabinde temizleme yapılırken bir sonrakinde izleyen adım çoktan yürür.

Opsiyonel alt gruplar

  • 01

    Kurutma

    Sirkülasyonlu sıcak hava veya kızılötesi.
  • 02

    Proses ortamı bakımı

    Su arıtma sistemi, yağ ayırıcı.
  • 03

    Çok kabinli itmeli geçiş sistemi

    Daha kısa geçiş süreleri için.
  • 04

    Yükleme arabası

    Ağır partilerin elleçlenmesi için.
  • 05

    Otomasyon

    Yükleme ve boşaltma çözümleri.

Sizin için neyi tasarlıyoruz

Standart bir kabin tipi temizleme sistemi yoktur

Konstrüksiyondan önce netleştirdiklerimiz — ancak bunlar netleştikten sonra yöntem, filtrasyon tekniği, kurutma ve su arıtma hakkında karar veririz.

  • Bileşeniniz

    Geometri, karmaşıklık, boyut, kör delikler ve geçiş delikleri, malzeme, dökme parça mı tek parça mı.

  • Kirlilik

    Türü, miktarı, istenen artık kirlilik değerleri.

  • Üretiminiz

    Çevrim süresi, parti büyüklüğü, kurutma gereksinimi, ayrıca çapak alınmasının gerekip gerekmediği.

  • Su ve ortamlar

    Kimya spesifikasyonları, pasivasyon, şebeke suyundan deiyonize suya kadar su kalitesi, arıtma, devreler ve geri kazanım.

Otomasyon

Otomatik yükleme ve boşaltma — tek elden

Kabin tipi temizleme sistemini, kendi konstrüksiyonumuz olan robot, elleçleme tekniği ya da taşıma tekniğiyle birlikte teslim ediyoruz. Hücre, iş parçası bağlama aparatı, kontrol sistemi ve güvenlik tekniği o zaman tek elden gelir.
Otomasyon ve Robotik

Sınırlar nerede

Başka bir sistem tipinin daha uygun olduğu durumlar

Püskürtmede püskürtme gölgesi oluşur — her yüzeye ulaşılamaz. Çok sayıda kör deliği olan karmaşık geometrilerde daldırma ve taşırma daha iyi sonuç verir. Sistem tipi, sistem tasarımının sonucudur, başlangıç noktası değil.
  • 01

    Sürekli akışlı temizleme sistemi

    Yüksek üretim adetlerinde ve tanımlı bir parça yelpazesinde, dakikalar yerine saniyeler mertebesinde çevrimlerle.
  • 02

    Döner tablalı temizleme sistemi

    Tanımlı bir seri proseste, yükleme ve boşaltmanın işlemeyle paralel yürümesi istendiğinde.
  • 03

    Daldırmalı temizleme sistemi

    Proses ortamının her bölgeye güvenilir biçimde ulaşması için bileşenin tamamen daldırılması gerektiğinde.
  • 04

    Su jeti ile çapak alma

    Ayrıca çapağın da alınması gerektiğinde ve tek başına temizleme yeterli olmadığında.
Sürekli Akışlı Temizleme SistemleriDöner tablalı temizleme sistemleriDaldırmalı Temizleme SistemleriSu jeti ile çapak alma

Sorular ve cevaplar

Kabin tipi temizleme sistemi hakkında sıkça sorulan sorular

Kabin tipi temizleme sistemi nedir?

İş parçalarını kapalı bir kabinde, parti işletmesinde temizleyen, durulayan ve kurutan bir sistemdir. Belirleyici argümanı esnekliktir: değişen bileşenler, küçük ila orta üretim adetleri, aynı makinede farklı programlar — her parça için bir sistem yerine, birçok farklı parça için tek bir sistem.

Kabin tipi temizleme sistemi ne zaman anlamlıdır — ve ne zaman sürekli akışlı temizleme sistemi?

Kabin; değişen bileşenlerde ve daha küçük üretim adetlerinde, çevrim başına birkaç dakika mertebesindeki çevrim süreleriyle öne çıkar. Sürekli akışlı temizleme sistemi ise sürekli akışta yüksek üretim adetlerinde, saniyeler mertebesindeki çevrimlerle öne çıkar; buna karşılık parça yelpazesi daha sistem planlamasında belirlenmiş olur — sistem tasarımına bağlı olarak birkaç varyant mümkündür, keyfi bir değişim değil. Parça yelpazeniz sürekli ve öngörülemez biçimde değişiyorsa, bu sürekli akış prensibinin aleyhinedir.

Kabin tipi temizleme sistemi hangi avantajları sunar?

Esnek proses akışları, ayrı ayrı programlanabilir proses süreleri ve temizleme ile kurutma adımlarını aynı kabinde birleştirme olanağı. Solüsyon tankları bu sırada ayrı kalır, böylece temizleme ve durulama ortamları birbirine karışmaz — sirkülasyon filtrasyonu ise proses ortamını dolaşımda temiz tutar.

Uygulamalar

Bu sistem tasarımının belirleyici olduğu bileşenler

Ayrıntılı olarak ele alınmış 9 görev, kabin tipi temizleme sistemini olası bir konsept olarak anıyor. Her birinde neyin belirleyici olduğu kendi sayfasında yer alır.

Her durum; tasarım faktörlerini, olası sistem konseptlerini ve yöntemleri ayrıntılı olarak ele alır — burada yalnızca konunun ne olduğu yer alır.

Silindir kapağı

Püskürtme jeti gördüğüne çarpar — görmediği şey ise ancak artık kirlilik doğrulamasında ortaya çıkar.

Şanzıman gövdesi

Şanzıman gövdesinde yöntemi iç kanallar ve çapraz delik kesişimleri belirler: püskürtmede püskürtme gölgesi oluşur, her yüzeye ulaşılamaz. Geometri ne kadar karmaşıksa, püskürtme yerine daldırma ve taşırma o kadar gündeme gelir.

Hidrolik blok

Bir hidrolik blok yalnızca monte edilmez, içinden akış geçer — kanalda kalan, sistemde kalır.

Valf bloğu

Kör delikler ve dallanan kanallar tam olarak bir püskürtme jetinin ulaşamadığı yerlerdir: jet, gördüğüne çarpar.

Kabin tipi temizleme sisteminin yine olası bir konsept olduğu durumlar: Çapraz delikler ve kör deliklerAlüminyum basınçlı döküm parçasıYüksek teknik temizlikBüyük ve ağır parçalarBirden fazla parça varyantı

Bu durumların hiçbiri kaçınılmaz olarak kabin tipi temizleme sistemine götürmez. Hangi sistem tipinin seçileceği; geometri, kirlilik, temizlik gereksinimi, üretim adedi ve çevrim süresinin etkileşiminden doğar — sistem tipi, sistem tasarımının sonucudur, başlangıç noktası değil.
