Tek bir bileşen, iki gereksinim — tek bir yöntem bunlardan yalnızca birini karşılar.
APOLLO — Püskürtmeli-Daldırmalı Temizleme Sistemleri
Ne için yapılmıştır
Püskürtme yöntemi püskürtme gölgesinde başarısız olduğunda ve daldırma tek başına prosesi taşımadığında
Ulaşılması zor delikler ve boşluklar
Enjeksiyonlu taşırma ve partinin hareketi sayesinde ulaşılır.Kapsamlı dış temizleme
Püskürtme yoluyla.Arka arkaya birden fazla yöntem
Aynı kabinde, yeniden bağlama ya da aktarma olmadan.
Ara temizleme ve son temizleme için kullanılır — proses zincirinde tek bir yere sabitlenmiş değildir.
Tipik iş parçaları
Tek bir sistem tipi için alışılmadık ölçüde geniş bir parça yelpazesi
- 01
Küçük parçalar
Dökme parçalar, cıvatalar, hassas mekanik parçalar. - 02
Büyük ve karmaşık parçalar
Örneğin şanzıman parçaları. - 03
100 kg'a kadar, opsiyonel olarak 160 kg'a kadar döküm parçaları
APOLLO 75 boyutunun belgelenmiş değeri.
Asıl sınır tek başına ağırlık değil, yıkama sepetinin boyutudur: içine sığan temizlenebilir.
Karışık erişilebilirliğe sahip bileşenler — kısmen açık yüzeyler, kısmen delikler, kanallar ve kör delikler. Alüminyum basınçlı döküm, çelik, paslanmaz çelik, döküm malzemeleri. Tipik kirlilikler: yağ, emülsiyon, talaş — proseste partiküler ve filmsel kirlilik olarak ayrılır.
Dökme parçalar da APOLLO üzerinden geçer. Bu, daldırma ile taşırma arasındaki ayrım için zaten geçerli olanı bir kez daha doğrular — dökme parça, bir sistem tipi için atama kriteri değildir. Karar veren prosestir, parçaların biçimi değil.
Yapı ve çalışma prensibi

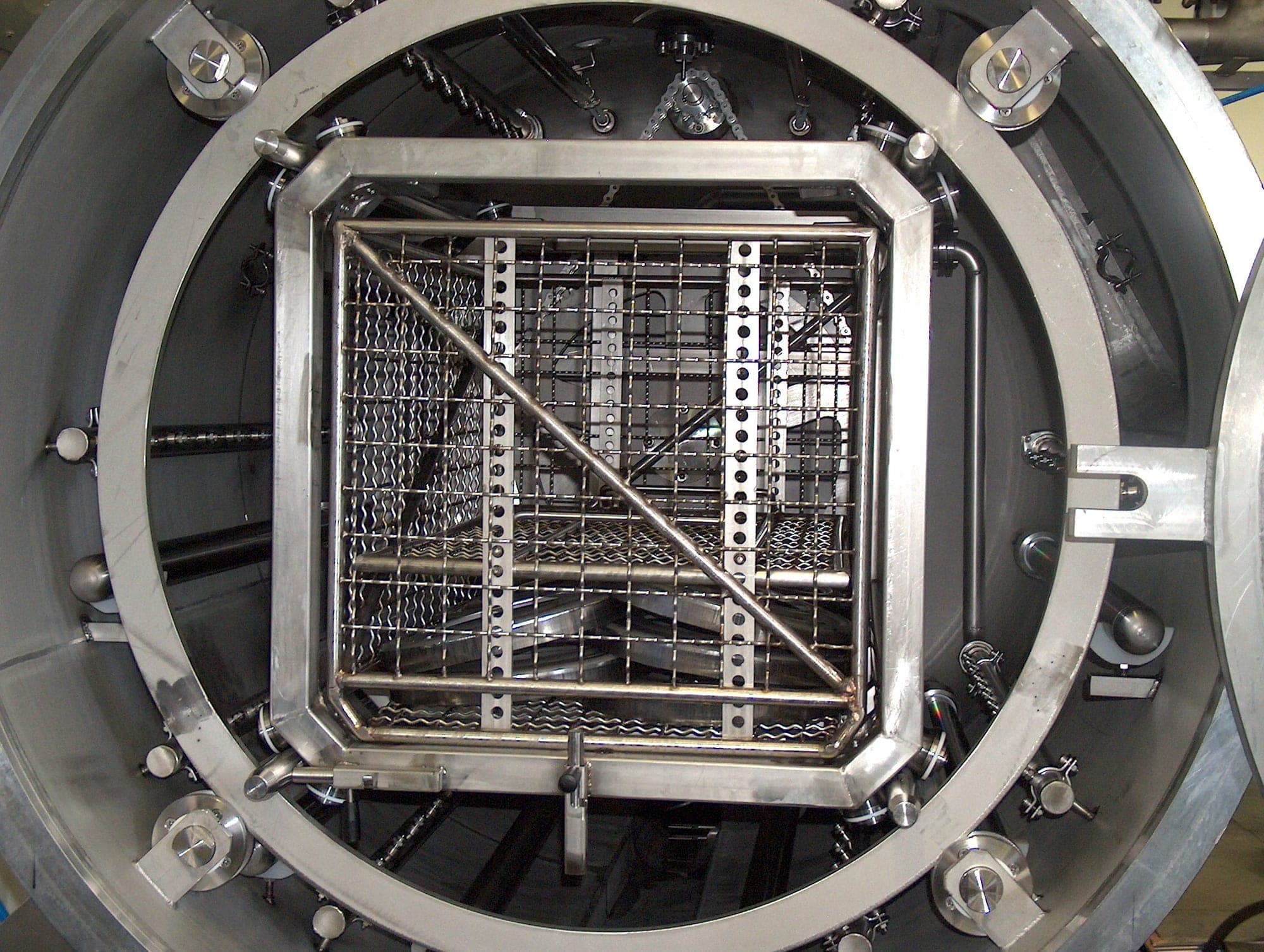

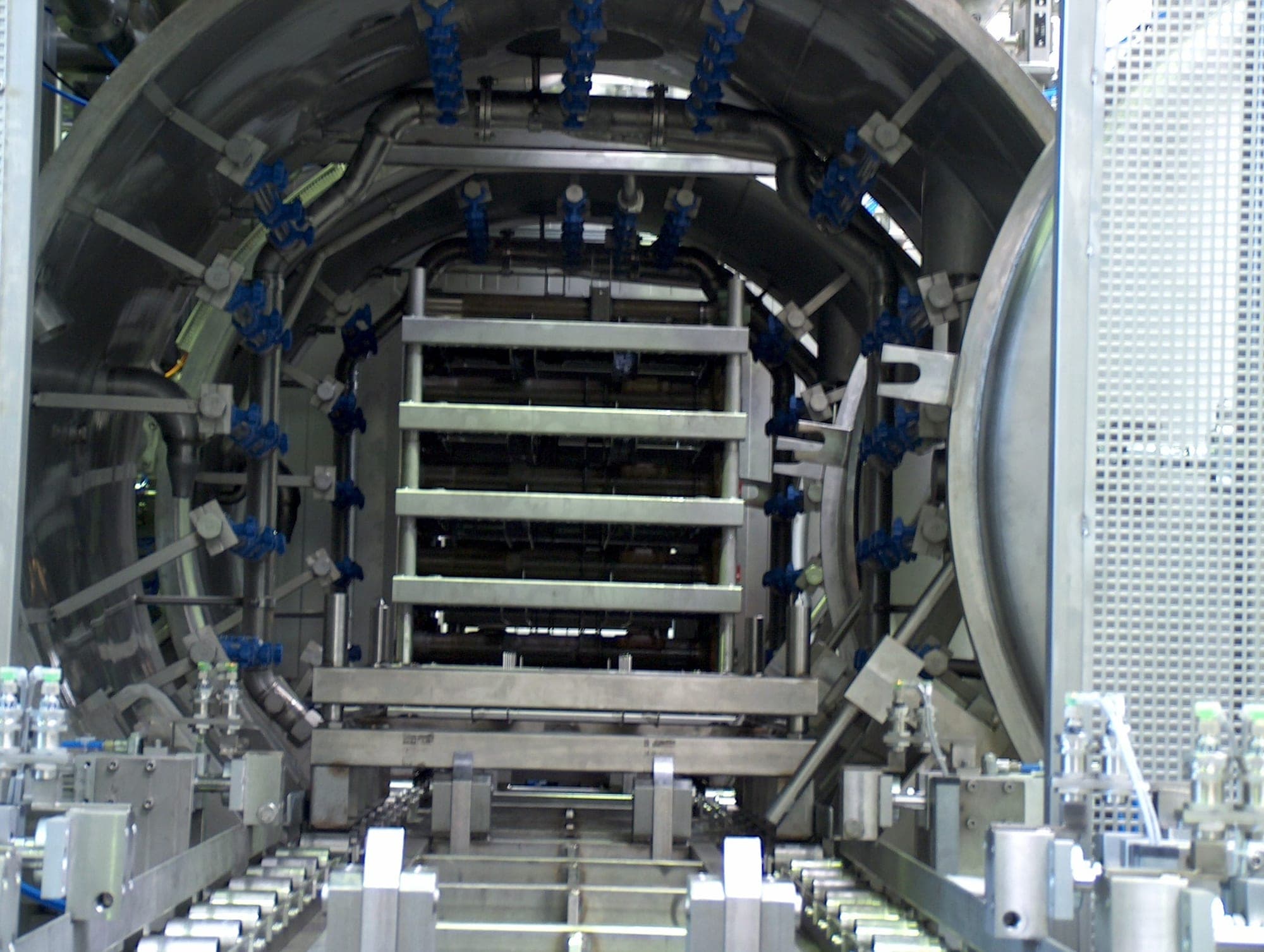

Sistem tipinin çekirdeği olarak silindirik kabin
Parti durmaz — tüm eksenlerde döner ve yatar. Bu, aynı anda iki şeyi birden iyileştirir: püskürtme sırayla tüm yüzeylere ulaşır ve enjeksiyonlu taşırma, proses ortamını deliklerin ve boşlukların yalnızca yanından akıtmak yerine içlerinden geçirir. Prosesten sonraki süzülme de bu yolla kontrol edilir.
Püskürtme, taşırma, daldırma — aynı hacimde arka arkaya; arka planda ise birden fazla solüsyon tankı bulunur, böylece temizleme ve durulama ortamları ayrı kalır. Adımların sırası, süresi ve oranı bileşen bazında programlanabilir biçimde kaydedilir, mekanik olarak sabitlenmez. Otomatik yükleme öngörülmüştür.
Proses sıralaması
- 01YüklemeStandart yıkama sepeti ya da özel parça taşıyıcı; manuel veya otomatik, otomatik bir kaldırma kapısı üzerinden.
- 02Püskürtmeli TemizlemeKaba ve kolay erişilebilir kısımlar, kabin taşırılmadan önce ilk olarak uzaklaştırılır.
- 03Taşırma ve daldırmaSızdırmaz kabinde, parti dönerken ve yatarken.
- 04Ultrasonik temizlemesistem tasarımına bağlı olarakPartiküler ve filmsel kirliliği ek olarak çözer.
- 05KurutmaEntegre kurutma modülleri aracılığıyla.
Sistem bir dokunmatik panel üzerinden kullanılır.
Opsiyonel alt gruplar
- 01
Ultrasonik temizleme
Taşırma ve daldırma prosesinde, prosesin gerektirdiği yerde. - 02
Kurutma
Sirkülasyonlu hava, vakum, kızılötesi veya sıcak hava — farklı kurutma modülleri entegre edilebilir. - 03
Robot desteği
Yükleme ve elleçleme için. - 04
Proses ortamı bakımı
Yağ ayırıcı, santrifüj, su arıtma sistemi. - 05
Talaş konveyörü
Talaşın prosesten uzaklaştırılması için.
Sizin için neyi tasarlıyoruz
Standart bir APOLLO yoktur
Bileşen
Geometri, karmaşıklık, erişilebilirlik, boyut, kör delikler ve geçiş delikleri, malzeme.Kirlilik
Türü, miktarı, istenen artık kirlilik değerleri.Proses
Püskürtme, taşırma ve daldırma adımlarının oranı ve sırası, partinin hareket programı, ultrasonik temizleme var mı yok mu, solüsyon tankı sayısı, kurutma yöntemi.- 04
İş parçası bağlama aparatı
Partinin silindirin içinde nasıl durduğunu ve hareketin etkisini gösterip göstermediğini belirler. Su ve ortamlar
Kimya spesifikasyonları, pasivasyon, su kalitesi, arıtma, devreler.
Bakım ve işletme
Erişilebilirlik için tasarlanmıştır
Otomasyon
Otomatik yükleme ve boşaltma — tek elden
Sınırlar nerede
Başka bir sistem tipinin daha uygun olduğu durumlar
- 01
Kabin tipi temizleme sistemi (ZK)
Tek başına püskürtme yeterli olduğunda. - 02
Daldırmalı temizleme sistemi (ZT)
Tek başına daldırma yeterli olduğunda; örneğin dökme parçalarda ya da bileşenin zaten tamamen daldırılması gerektiğinde. - 03
Sürekli akışlı temizleme sistemi (ZD)
Hatta kısa çevrimlerle yüksek üretim adetleri istendiğinde. - 04
Döner tablalı temizleme sistemi (RT)
Kısa çevrimli ve paralel yükleme-boşaltmalı tanımlı seri proseste. - 05
Su jeti ile çapak alma
Ayrıca çapak da alınması gerektiğinde.
Teslimat kapsamı
Kendi bünyemizden
Sorular ve cevaplar
Püskürtmeli-daldırmalı temizleme sistemi hakkında sıkça sorulan sorular
Püskürtmeli-daldırmalı temizleme sistemi nedir?
Püskürtmeli-daldırmalı temizleme sistemi ne zaman doğru seçimdir?
Uygulamalar
Bu sistem tasarımının belirleyici olduğu bileşenler
Her durum; tasarım faktörlerini, olası sistem konseptlerini ve yöntemleri ayrıntılı olarak ele alır — burada yalnızca konunun ne olduğu yer alır.
Alüminyum basınçlı döküm parçası
Alüminyum basınçlı döküm parçasındaki kirlilik, bir soğutma sıvısından farklı tutunur — ve boşluktan çıkması gereken şey, tam da erişilemez olmak üzere yapılmış bir geometrinin içindedir.
Tanımlı parça sıcaklığı
Bileşen temiz ve kuru — ama yine de devir için hazır değil: fazla sıcak bir parça, sızdırmazlık testi için işe yaramaz.
Çok kademeli temizleme prosesi
Temizleme, durulama, kurutma her temizlik gereksinimi için yeterli değildir — ve her ek kademe çevrim süresi, alan ve kendine ait bir ortam devresi maliyeti doğurur.
Bu durumların hiçbiri kaçınılmaz olarak püskürtmeli-daldırmalı temizleme sistemine götürmez. Hangi konseptin seçileceği, tasarım faktörlerinin etkileşiminden doğar — sistem tipi, sistem tasarımının sonucudur, başlangıç noktası değil.
