Componentes diferentes, séries pequenas — um sistema próprio para cada peça não compensa.
Sistemas de limpeza por câmara
Para que ele foi construído
O tipo de máquina para a operação em lotes
Alta flexibilidade
Componentes diferentes passam pelo mesmo sistema.Volumes de produção de pequenos a médios
Operação em lotes em vez de linha.Tempos de ciclo mais altos admissíveis
Vários minutos por ciclo — espaço para um processo flexível.
Várias etapas de processo ocorrem em uma câmara fechada. Para peças a granel aplicamos normalmente a lavagem por inundação dentro do sistema de limpeza por câmara: o meio de processo é conduzido em grande volume sobre e ao redor das peças.
Peças de trabalho típicas
Do alumínio fundido sob pressão ao bloco de motor
Peças fundidas em alumínio sob pressão, peças de aço, carcaças de câmbio. Componentes grandes, como blocos de motor, limpamos com tecnologia de lanças — ela entra de forma direcionada em furos e furos passantes, em vez de atingir apenas a superfície.
A sujidade típica é óleo, emulsão, cavacos e pó. A sujidade incrustada é o caso mais difícil — procure-nos cedo, e esclarecemos a viabilidade antes de você planejar.
Construção e funcionamento
Processo em câmara única com vários tanques de limpeza
- 01LimparAspersão, inundação ou imersão — isoladamente ou combinadas.
- 02EnxaguarTanques de solução separados evitam a mistura.
- 03SecarAr recirculante ou infravermelho.
- 04Ultrassomconforme o dimensionamentoOnde processos de imersão e de inundação são utilizados.
- 05Secagem a vácuoconforme o dimensionamentoPara altas exigências de secagem.

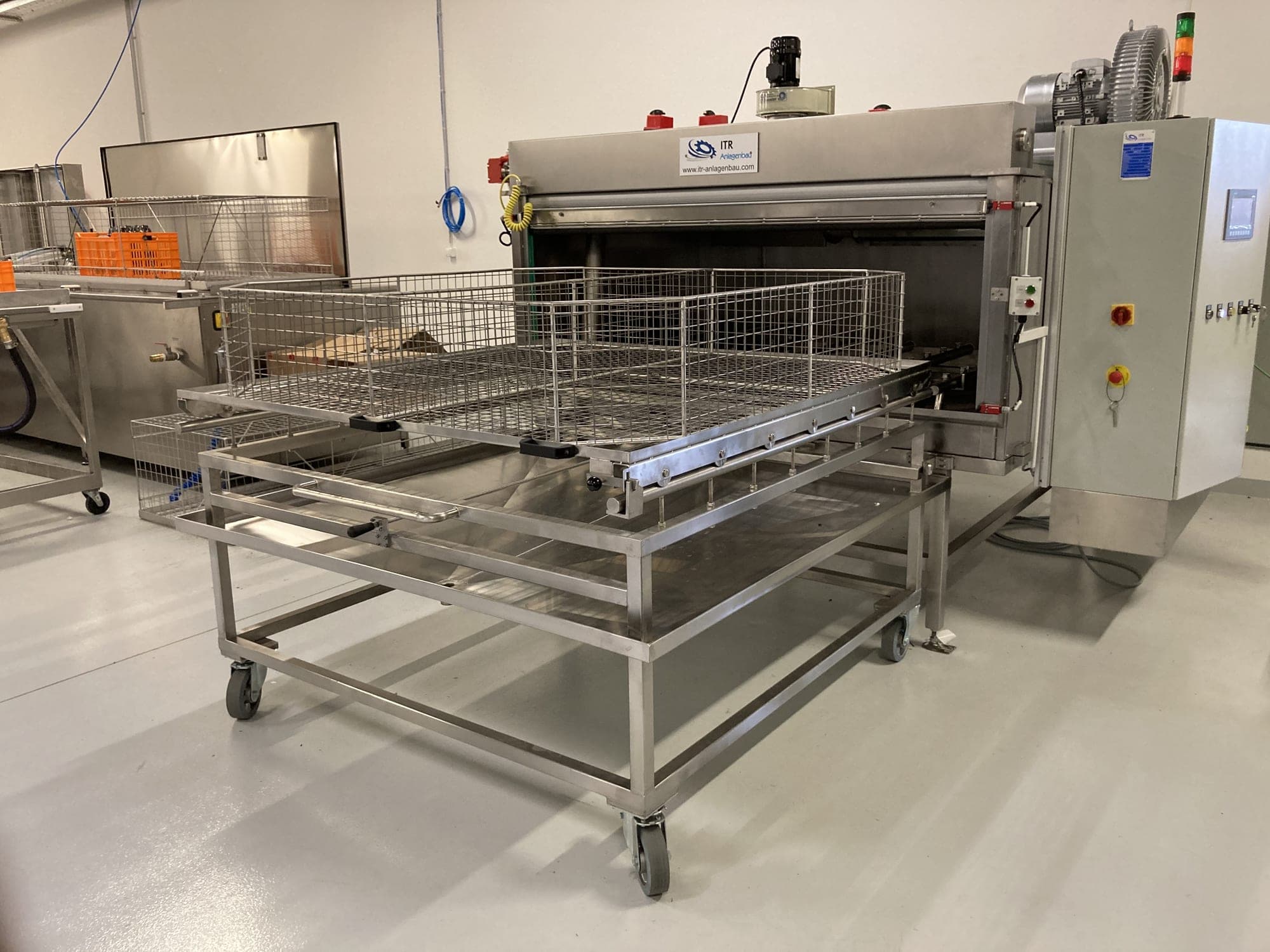

As peças de trabalho são introduzidas na câmara em um cesto, em uma caixa ou sobre um portador de peças, por meio de uma unidade de carga — manual ou automatizada. Soluções multicâmara encurtam o tempo de passagem: enquanto uma câmara limpa, a seguinte já executa a etapa posterior.
Subconjuntos opcionais
- 01
Secagem
Ar recirculante ou infravermelho. - 02
Manutenção dos meios
Sistema de tratamento de água, separador de óleo. - 03
Sistema multicâmara de passagem
Para tempos de passagem mais curtos. - 04
Carro de carga
Para o manuseio de lotes pesados. - 05
Automação
Soluções de carga e descarga.
O que dimensionamos para você
Um sistema de limpeza por câmara padrão não existe
O seu componente
Geometria, complexidade, tamanho, furos cegos e furos passantes, material, peças a granel ou peça individual.A sujidade
Tipo, quantidade, valores de contaminação residual exigidos.A sua produção
Tempo de ciclo, tamanho do lote, exigência de secagem, se também é necessária a rebarbação.Água e meios
Especificações químicas, passivação, qualidade da água, da água da rede à água deionizada (água DI), tratamento, circuitos e recuperação.
Automação
Carga e descarga automatizadas — de uma única fonte
Delimitação
Quando outro tipo de máquina se encaixa melhor
- 01
Sistema de limpeza contínua
Para altos volumes de produção e uma gama de peças definida, com ciclos de segundos em vez de minutos. - 02
Sistema de limpeza com mesa indexadora rotativa
Para um processo de série definido, quando carga e descarga devem ocorrer em paralelo ao processamento. - 03
Sistema de limpeza por imersão
Quando o componente precisa ser totalmente imerso, para que o meio de processo alcance com segurança todas as áreas. - 04
Rebarbação por jato de água
Quando também é preciso remover rebarbas e a limpeza sozinha não basta.
Perguntas e respostas
Perguntas frequentes sobre o sistema de limpeza por câmara
O que é um sistema de limpeza por câmara?
Quando um sistema de limpeza por câmara faz sentido — e quando um sistema de limpeza contínua?
Que vantagens um sistema de limpeza por câmara oferece?
Aplicações
Componentes nos quais este dimensionamento se decide
Cada caso apresenta os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe — aqui consta apenas do que se trata.
Cabeçote de cilindro
O jato de aspersão atinge o que enxerga — e o que ele não enxerga só se torna visível na comprovação da contaminação residual.
Carcaça de câmbio
Canais internos e cruzamentos de furos cruzados decidem o processo na carcaça de câmbio: a aspersão cria sombra de jato, nem toda superfície pode ser alcançada. Quanto mais complexa a geometria, mais cedo imersão e inundação entram em consideração em vez da aspersão.
Bloco hidráulico
Um bloco hidráulico não é apenas montado, ele é percorrido por fluxo — o que fica no canal fica no sistema.
Bloco de válvulas
Furos cegos e canais ramificados são exatamente os pontos em que um jato de aspersão não chega: ele atinge o que enxerga.
Também com o sistema de limpeza por câmara como conceito possível: Furos cruzados e furos cegosPeça fundida em alumínio sob pressãoAlta limpeza técnicaPeças grandes e pesadasMúltiplas variantes de peça
Nenhum desses casos leva obrigatoriamente ao sistema de limpeza por câmara. Qual tipo de máquina será adotado nasce da interação entre geometria, sujidade, requisito de limpeza, volume de produção e tempo de ciclo — o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.
