Der Strahl erreicht die Stelle nicht, auf die es ankommt.
Tauchreinigungsanlagen
Wofür sie gemacht ist
Vollständiges Eintauchen, wenn jede Stelle erreicht werden muss
Komplexe Geometrien
Bauteile, bei denen der kritische Bereich nicht an der Oberfläche liegt.Viele Bohrungen und Sacklöcher
Querbohrungen und Innenkanäle, die beim Sprühen im Spritzschatten liegen.Medium erreicht jeden Bereich
Beim Sprühen gibt es Flächen, die der Strahl nicht erreicht — beim Tauchen gibt es sie nicht.

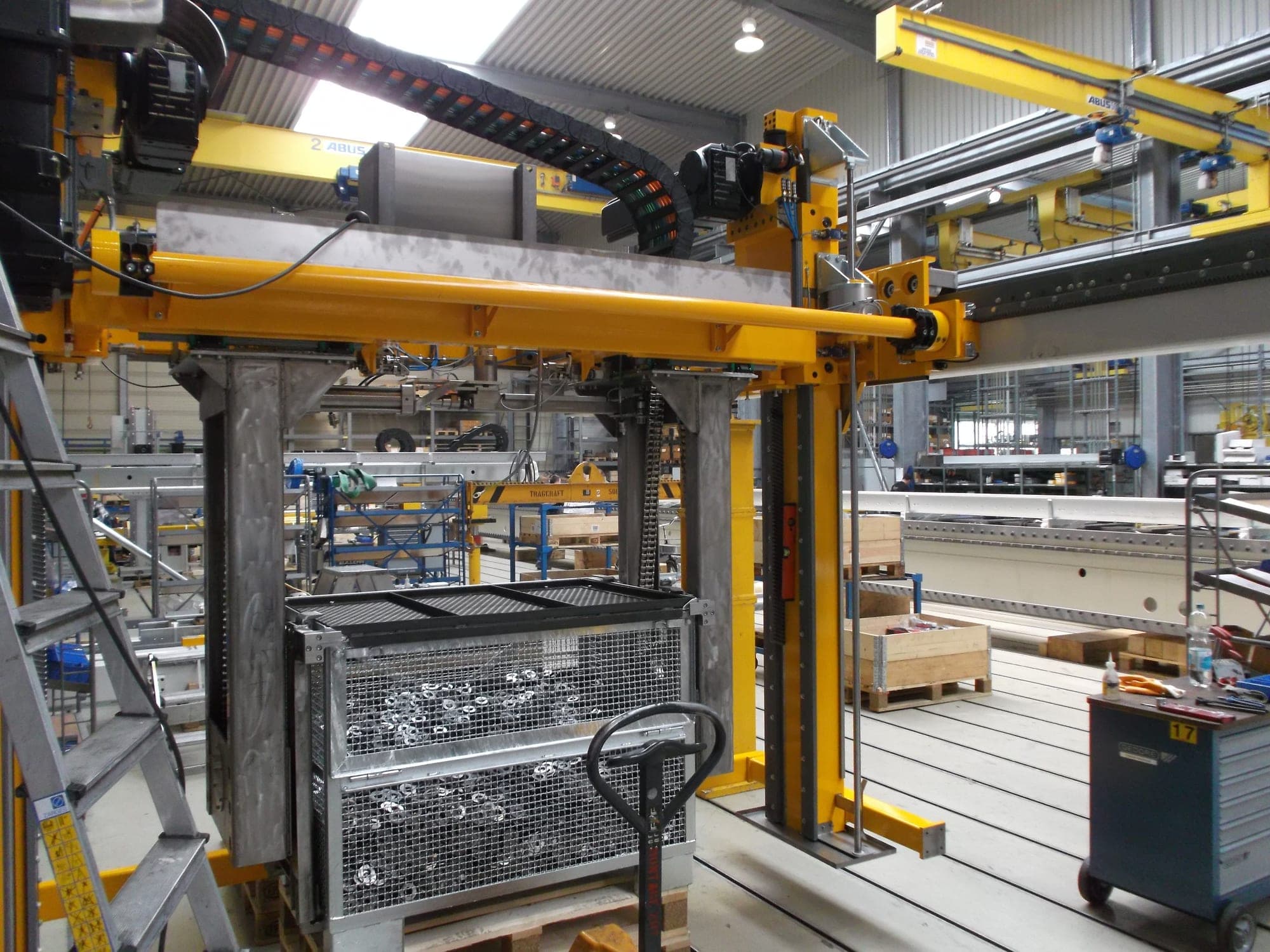

Auch Schüttgut in Körben reinigen wir so — als Korbreinigung.
Ein Punkt, den wir gern klarstellen: Nicht die Bauteilart entscheidet zwischen Tauchen und Fluten, sondern die Prozessauslegung. Auch Schüttgut kann über eine Flutreinigung in der Kammeranlage laufen. Entscheidend ist, ob vollständiges Eintauchen erforderlich ist.
Typische Werkstücke
Bauteile mit vielen Bohrungen und Sacklöchern
Bauteile mit vielen Bohrungen, Querbohrungen und Sacklöchern. Aluminium-Druckguss, Stahl, Edelstahl. Schüttgut.
Typische Verschmutzungen: Öl, Emulsion, Späne.
Aufbau und Arbeitsweise

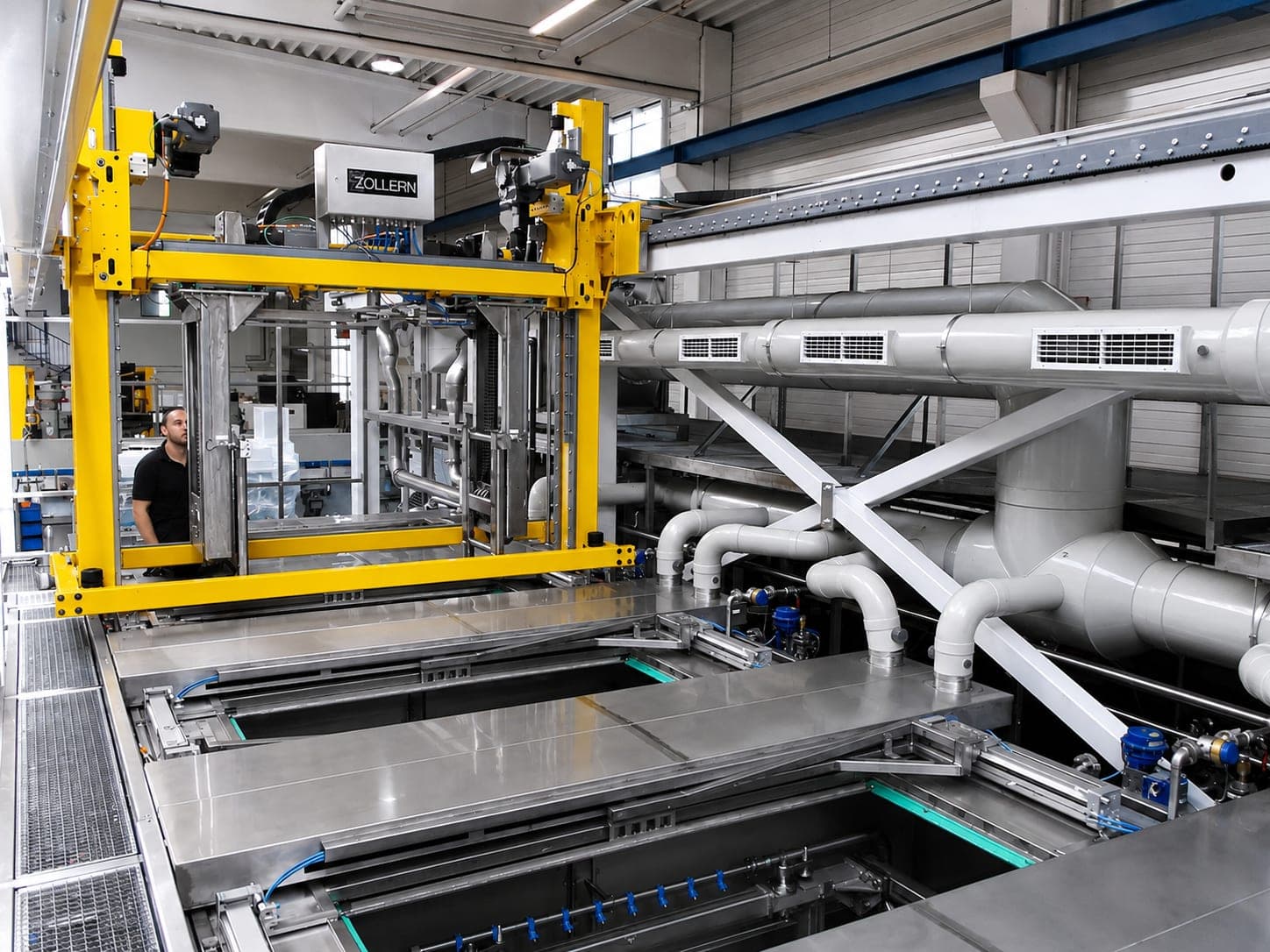

Ein oder mehrere Becken mit mehrstufigen Reinigungsprozessen
- 01ReinigenDruckumflutung führt das Medium unter Druck um das Werkstück — für 100 %ige Benetzung auch in Bohrungen und Sacklöchern.
- 02SpülenMehrere Tauchbecken halten die Durchlaufzeit gering — die Prozessschritte laufen parallel statt nacheinander.
- 03TrocknenUmluft-, Kalt- oder Heißlufttrocknung.
- 04Ultraschallje nach AuslegungOption im Tauchbecken, wenn der Prozess ihn erfordert.
- 05Vakuumtrocknungje nach AuslegungBei hohen Restschmutz- oder Trocknungsanforderungen.

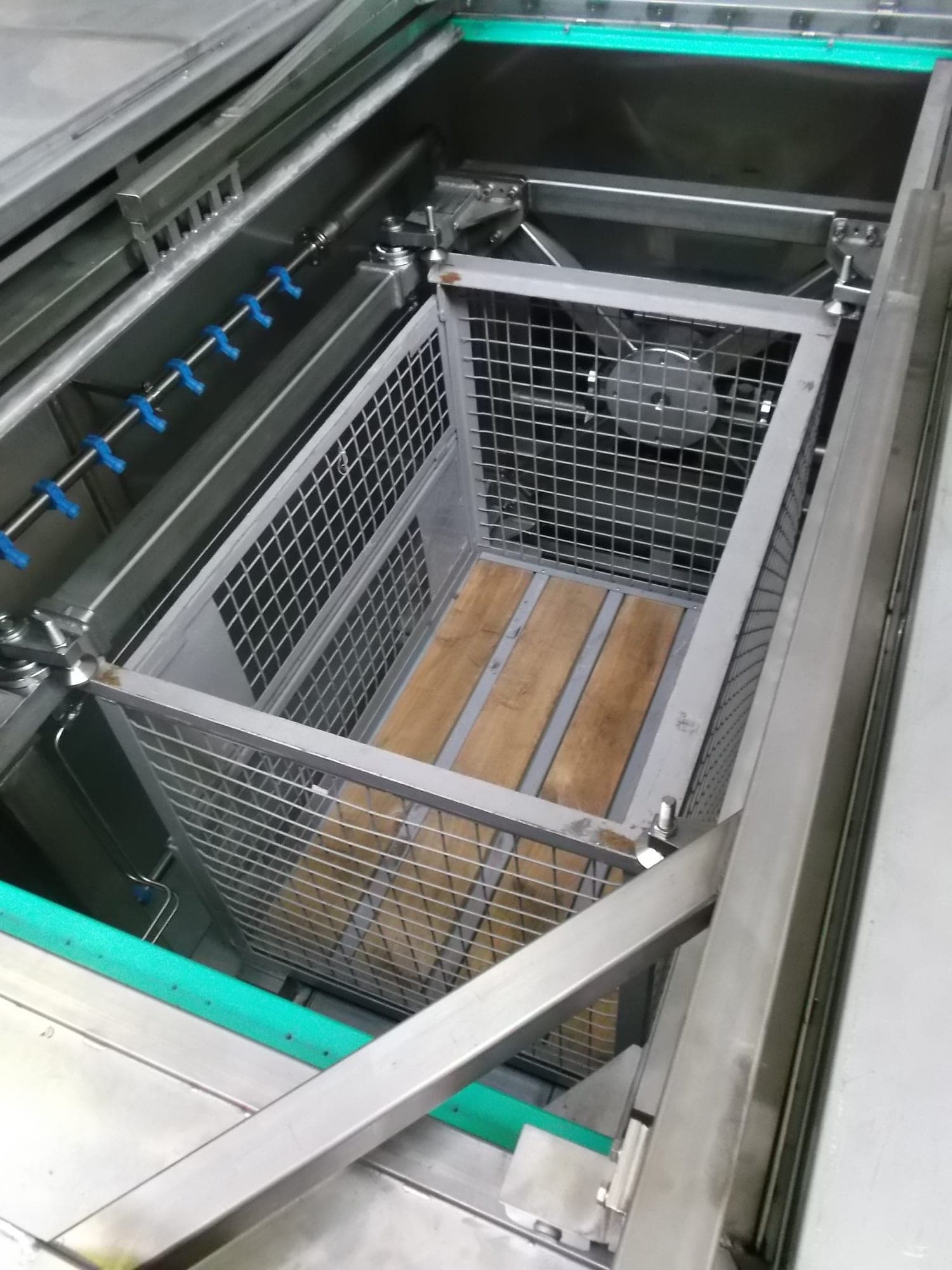

Druckumflutung im Tauchbecken. Das Medium steht nicht still, sondern wird unter Druck um das Werkstück geführt. Erst dadurch wirkt die 100 %ige Benetzung auch in Bohrungen und Sacklöchern — sonst stünde dort nur Flüssigkeit, statt zu reinigen. So lassen sich auch komplizierte Geometrien und starke Verschmutzungen sicher reinigen.
Oberflächenabflutung gegen Wiederverschmutzung. Beim Herausheben aus dem Bad nimmt ein Werkstück auf, was auf der Badoberfläche schwimmt — abgelöstes Öl, Späne, Schmutz. Die Oberflächenabflutung führt diese Schicht ab, bevor das Bauteil sie mitnimmt.
Einzelne Zonen können zusätzlich als Spritz- oder Hochdruckstation ausgelegt werden — die Tauchanlage ist also nicht auf das reine Tauchverfahren festgelegt.
Nach dem Tauchen ist das Bauteil nass. Die Trocknung ist deshalb ein eigener Auslegungspunkt — bei hohen Restschmutz- oder Trocknungsanforderungen setzen wir Vakuumtrocknung ein.
Ausfall eines Behälters legt die Anlage nicht still: Wird ein Behälter deaktiviert, läuft die Anlage mit den verbleibenden in voller Funktion weiter.
Konstruktiv ausgelegt auf hohe Positioniergenauigkeit, geringen Platzbedarf, niedrigen Wasserverbrauch und verdrehsichere Schnellverschlüsse.
Optionale Baugruppen
- 01
Ultraschall
Im Tauchbecken. - 02
Trocknung
Vakuum, Kalt- oder Heißluft. - 03
Spritz- und Hochdruckstationen
Als zusätzliche Zonen. - 04
Wasseraufbereitungsanlage
- 05
Automation und Fördertechnik
Was wir für Sie auslegen
Eine Standard-Tauchanlage gibt es nicht
Ihr Bauteil
Geometrie, Komplexität, Größe, Sacklöcher und Durchgangsbohrungen, Werkstoff, Schüttgut oder Einzelteil.Die Verschmutzung
Art, Menge, geforderte Restschmutzwerte.Ihre Produktion
Beckenzahl und Prozessfolge, Bewegung im Bad, Warenträger oder Korb, Ultraschall ja oder nein, Badpflege und Filtration, Trocknung.Wasser und Medien
Chemievorgaben, Passivierung, Wasserqualität, Aufbereitung, Kreisläufe.
Automatisierung
Automatisiert beschickt — aus einer Hand
Abgrenzung
Wann eine andere Bauart besser passt
- 01
Kammeranlage mit Flutreinigung
Wenn kein vollständiges Eintauchen nötig ist und das Medium mit hohem Volumen über und um das Werkstück geführt werden kann. Die Entscheidung fällt anhand von Bauteilgeometrie, Verschmutzungsart, Chargengröße, Restschmutzanforderung, Werkstückaufnahme und Prozessanforderung — nie anhand eines einzelnen Merkmals. - 02
Durchlaufanlage
Bei sehr kurzen Taktzeiten. Tauchprozesse brauchen mehr Zeit als Sprühen; das ist der Preis für die vollständige Benetzung. - 03
Wasserstrahlentgraten
Wenn zusätzlich Grat zu entfernen ist. Reicht Reinigen allein nicht aus, ist das häufig die bessere Lösung.
Lieferumfang
Fertigungstiefe und digitaler Anlagenlebenszyklus
Fragen und Antworten
Häufige Fragen zur Tauchanlage
Was ist eine Tauchreinigungsanlage?
Wann ist Tauchen besser als Sprühen?
Tauchen oder Fluten — was ist der Unterschied?
Anwendungsfälle
Bauteile, an denen sich diese Auslegung entscheidet
Jeder Fall führt die Auslegungsfaktoren, die möglichen Anlagenkonzepte und die Verfahren im Einzelnen — hier steht nur, worum es geht.
Zylinderkopf
Der Spritzstrahl trifft, was er sieht — und was er nicht sieht, wird erst im Restschmutznachweis sichtbar.
Hydraulikblock
Ein Hydraulikblock wird nicht nur montiert, er wird durchströmt — was im Kanal bleibt, bleibt im System.
Ventilblock
Sacklöcher und verzweigte Kanäle sind genau die Stellen, an denen ein Spritzstrahl nicht ankommt: Er trifft, was er sieht.
Querbohrungen und Sacklöcher
Sacklöcher und Querbohrungen sind genau die Stellen, an denen ein Spritzstrahl nicht ankommt: Er trifft, was er sieht.
Ebenfalls mit einer Tauchanlage als möglichem Konzept: Aluminium-DruckgussteilHohe technische Sauberkeit
Keiner dieser Fälle führt zwangsläufig zur Tauchanlage. Welches Konzept es wird, entsteht aus dem Zusammenspiel der Auslegungsfaktoren — die Bauart ist das Ergebnis der Auslegung, nicht ihr Ausgangspunkt.
