Kammerreinigungsanlage
Wechselndes Teilespektrum, kleine bis mittlere Stückzahlen, mehrere Prozessschritte in einer geschlossenen Kammer.
Hier reicht es nicht, dass das Ergebnis stimmt. Es muss belegt sein.

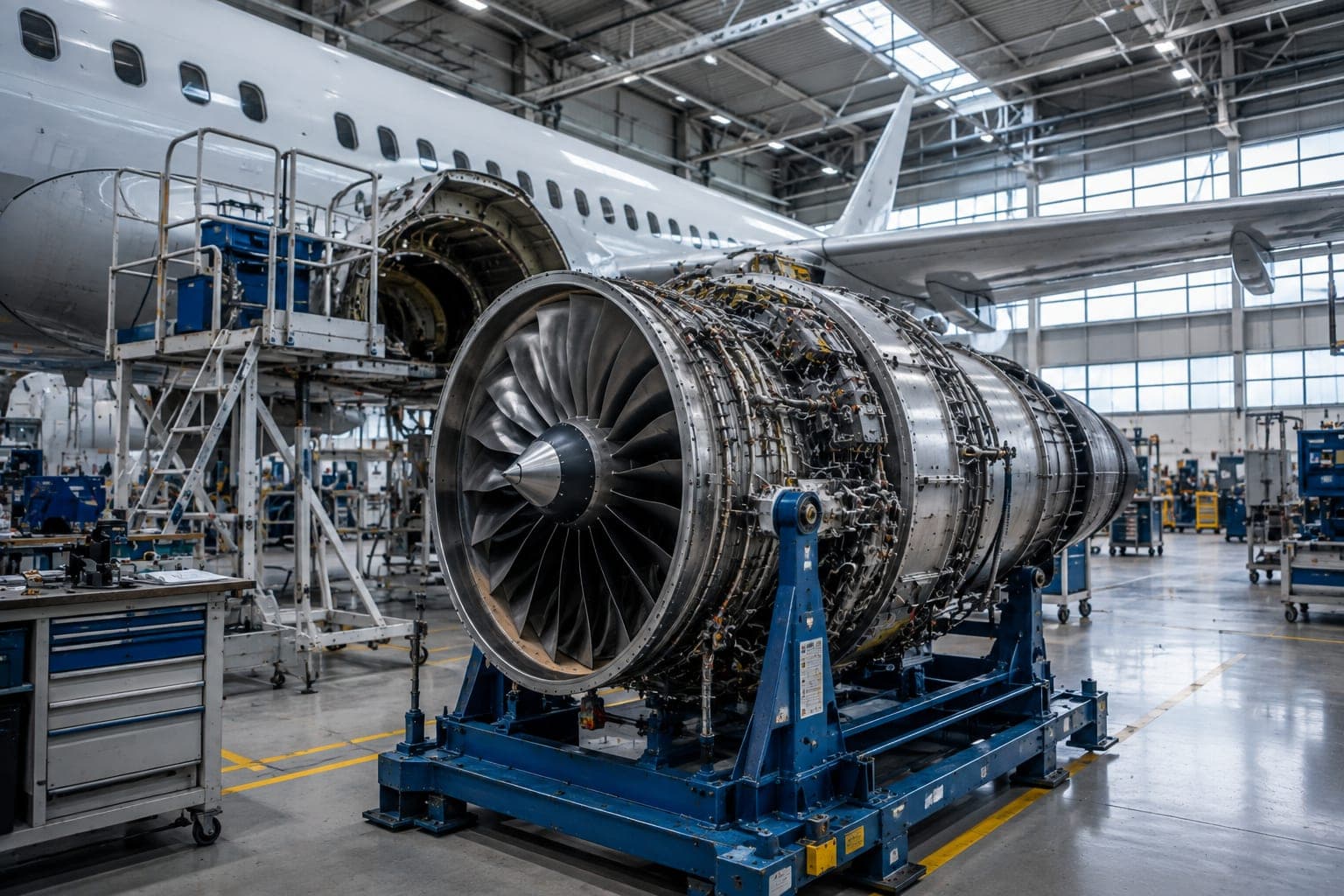

Luft- und Raumfahrt
Restschmutz, Oberflächenqualität, Prozesssicherheit, Arbeiten nach Lastenheft, lückenlose Dokumentation — das ist die Aufgabe. Die Anlage ist ihr Ergebnis.
1 · Was in dieser Branche anders ist
Nicht die Anforderung an das Teil — die an den Nachweis
Die technischen Anforderungen an Sauberkeit und Entgratung ähneln denen der Automobilindustrie. Was sich unterscheidet, ist, wie viel davon nachgewiesen werden muss und wie. In der Serienfertigung wird eine Anlage abgenommen und läuft. Hier wird zusätzlich verlangt, dass jeder Schritt nachvollziehbar bleibt.
Restschmutz
Die zulässige Partikelmenge und -größe im Bauteil.Oberflächenqualität
Der Prozess darf die Oberfläche nicht verändern.Prozesssicherheit
Nicht ein gutes Ergebnis, sondern jedes.Arbeiten nach Lastenheft
Die Anforderung steht vorher fest und wird gegen sie geprüft.Dokumentation
Alles davon nachvollziehbar, auch Jahre später.
Die letzten beiden sind der eigentliche Unterschied. Restschmutz und Prozesssicherheit fordert die Automobilindustrie ebenso. Lastenheft und Dokumentation verschieben die Aufgabe vom Ergebnis auf den Weg dorthin — und damit auf die Arbeitsweise des Anlagenbauers.
2 · Um welche Bauteile es geht
Maßgeblich ist nicht die Branche, sondern das Bauteil
Innen verzweigte Gehäuse, Kanäle mit Querbohrungen, Sacklöcher und Verschneidungen stellen dieselbe Aufgabe — gleich ob das Teil später in einem Getriebe oder in einem Triebwerk arbeitet.
Belegte Bauteilklasse
Steuerungskomponenten
Werkstoffe: Aluminium, Stahl, Edelstahl, Messing, Kupfer, Zinkdruckguss und Kunststoff bearbeiten wir gleichermaßen. Es gibt keine Grenze am Werkstoff.
3 · Wie wir das Ergebnis nachweisen
Zwei Ergebnisse, fünf Prüfverfahren
Geprüft wird nicht eines, sondern zwei: Restgrat — ist der Grat weg? Und Restschmutz — ist das Teil sauber?
Sichtprüfung
Grat sichtbar vorhanden oder nicht.Kameragestützte Prüfung
Dasselbe automatisiert, reproduzierbar, im Takt.Restgratprüfung
Das Entgratergebnis selbst.Restschmutzanalyse
Die Sauberkeit, wo gefordert nach VDA 19 / ISO 16232.Prozessüberwachung
Der laufende Prozess, nicht das Einzelteil — sie hält den Prozess im Fenster und ist damit die Voraussetzung dafür, dass nicht jedes Teil geprüft werden muss.
Die Prozessüberwachung ist qualitativ etwas anderes als die übrigen vier. In einer Branche, die Prozesssicherheit fordert, ist das der entscheidende Punkt. Die Restschmutzanalyse führt ein unabhängiges, akkreditiertes Prüflabor durch — nicht wir. In einer Branche, die Nachweisführung fordert, ist das kein Nachteil, sondern der Punkt: Der Wert, an dem unsere Freigabe hängt, stammt von einem Dritten, der uns nicht weisungsgebunden ist.
Was „Arbeiten nach Lastenheft“ bei uns praktisch heißt
Die Anforderung wird nicht am Ende geprüft, sondern etappenweise freigegeben.
Freigabekette
- 01LastenheftDie Anforderung steht vorher fest.
- 02KonstruktionsfreigabeJede Konstruktionsstufe wird von Ihnen freigegeben.
- 03WerksabnahmeInterne Abnahme vor der Auslieferung.
- 04EndabnahmeZweite Abnahme nach der Montage bei Ihnen.
Werden die vereinbarten Werte nicht erreicht, geben wir die Anlage nicht frei. Und die Dokumentation bleibt, wo die Anlage steht: Rückverfolgbarkeit bis auf das einzelne Bauteil ist projektabhängig möglich — über Barcode- oder DataMatrix-Erkennung lässt sich das Bearbeitungsprogramm je Teil wählen und das Ergebnis je Teil zurückschreiben.
4 · Welche Lösungen darauf antworten
Erst jetzt die Anlage
Anforderung und Nachweiskette stehen — daraus folgt das Konzept.
4.1 · Reinigen
Tauch- und Tauch-Spritzanlage
Wenn das Bauteil vollständig eingetaucht werden muss oder Außenflächen und Hohlräume zugleich zu behandeln sind.
Ultraschall ergänzen wir bei Tauch- und Flutprozessen, Vakuumtrocknung bei sehr hohen Trocknungsanforderungen. Die Wasserqualität ist ein eigener Auslegungsparameter — bis hin zu demineralisiertem Wasser, wenn Restschmutzanforderung und Folgeprozess es verlangen. Die Wasseraufbereitung legen wir bei Bedarf mit aus.
4.2 · Entgraten
Der Hochdruckwasserstrahl erreicht Bohrungen und Innenkanäle, an die mechanische Werkzeuge nicht herankommen — reproduzierbar und im Takt, was bei geforderter Prozesssicherheit den Ausschlag gibt.
Den Druck legen wir nach der Aufgabe aus, nicht nach Katalog — und wir vermeiden einen unnötig hohen Druck, weil er Bauteile beschädigt, ohne den Grat besser zu entfernen. Bei geforderter Oberflächenqualität ist das keine Nebenbemerkung, sondern der Kern der Auslegung.
4.3 · Automatisieren
Be- und Entladen, Verketten, Puffern: mit Roboter-, Handhabungs- und Fördertechnik aus eigener Konstruktion. Die Automatisierung ist hier zugleich ein Beitrag zur Prozesssicherheit — ein automatisierter Ablauf ist der reproduzierbare.
5 · Wo wir abraten
Der wichtigste Punkt dieser Seite steht in den Grenzen, nicht in den Leistungen
Wo eine definierte Fase oder ein Radius gefordert ist, ist der Wasserstrahl das falsche Verfahren. Er entfernt den Grat, er formt die Kante nicht. Bei geforderter Oberflächenqualität ist das die erste Frage, die geklärt gehört — vor jeder Anlagenauslegung.
Sehr fest anhaftende oder massive Grate
Lassen sich nicht wirtschaftlich mit dem Wasserstrahl entfernen.Entgratstelle mit keinem Düsenkonzept erreichbar
Dann sagen wir das — und nicht erst bei der Abnahme.Unrealistisch niedrige Restschmutzforderungen
Sprechen wir vor dem Angebot an. In einer Branche, die nach Lastenheft arbeitet, entscheidet sich genau dort, ob ein Projekt trägt.Spritzschatten beim Sprühen
Bei komplexen Geometrien mit vielen Sacklöchern liefern Tauchen und Fluten die besseren Ergebnisse.
6 · Wo wir in der Luft- und Raumfahrt stehen
Die dritte Branche mit allen drei Leistungsbereichen
Neben der Automobilindustrie und dem Maschinenbau ist dies die dritte Branche, in der alle drei Leistungsbereiche mit gelieferten Anlagen belegt sind.
Bereits realisiert
Industrielle ReinigungHochpräzisions-WasserstrahlentgratenAutomation und Robotics
Zu unseren Kunden zählen Hersteller von Verkehrs- und Militärflugzeugen, Hubschraubern und Triebwerken. Die Anforderungen liegen nah an denen der Automobilindustrie — dieselbe Kombination aus definierter Sauberkeit, Nachweispflicht und Prozesssicherheit.
7 · Lieferumfang
Fertigungstiefe, Abnahme und Dokumentation
