Zuerst das Problem verstehen. Dann die Maschine konstruieren.

Engineering

Die meisten Anbieter zeigen Ihnen, welche Anlagen sie bauen. Diese Seite zeigt etwas anderes: wie aus einer technischen Aufgabenstellung eine Anlage wird, die im Dauerbetrieb reproduzierbar die geforderten Werte erreicht.

Auslegung anfragen

Das ist kein Nebenschauplatz, sondern die eigentliche Leistung. Eine Reinigungs- oder Entgratanlage ist bei uns nie der Ausgangspunkt einer Anfrage — sie ist das Ergebnis einer Auslegung. Wer zuerst die Maschine wählt und dann die Aufgabe hineinzwingt, baut eine Anlage, die im Prospekt funktioniert und in der Fertigung nicht.

1 · Die Herausforderung

Eine Anfrage beginnt selten mit einer Maschine

Sie beginnt mit einem Ergebnis, das nicht stimmt: Restschmutzwerte werden nicht erreicht, ein Grat sitzt an einer Stelle, an die kein Werkzeug kommt, eine neue Fertigung stellt eine Anforderung, die die alte Anlage nicht mehr erfüllt.

Manche Kunden kommen bereits mit einem Lastenheft, teilweise mit einer vorgegebenen Bauart. Andere erwarten eine technische Empfehlung. Beides ist willkommen — aber in beiden Fällen steht am Anfang dieselbe Frage: Ist die Aufgabe überhaupt vollständig beschrieben?

Woran belastbare Auslegung scheitert, bevor sie beginnt

Bei Erstanfragen fehlen fast immer dieselben Angaben:

ChemievorgabenArt und Menge der VerschmutzungDatenblätter der ProzessmedienMaterialflussTaktzeitRestschmutzanforderungVollständige Bauteildaten

Fehlen diese Informationen, kann keine belastbare Auslegung erfolgen — jede Aussage über Verfahren, Taktzeit oder Kosten wäre geraten. Genau deshalb steht am Anfang jedes Projekts nicht die Konstruktion, sondern die Klärung.

2 · Die Engineering-Überlegung

Eine Anlage wird nicht über die Maschine ausgelegt, sondern über die Aufgabenstellung

Das ist keine Formulierung fürs Marketing, sondern die Arbeitsweise selbst. Sie lässt sich in drei Grundsätzen zusammenfassen, an denen sich jede Auslegung messen lässt.

Wie wir denken — das Leitbild

Die Aufgabe verstehen, bevor eine Maschine konstruiert wird
Jede Anlage wird vom Bauteil und vom Prozess her gedacht — nicht von einer Standardmaschine
Eine Lösung ist erst dann gut, wenn sie im Dauerbetrieb reproduzierbar funktioniert und wartbar bleibt

Was in die Auslegung eingeht

Eine Auslegung beginnt nicht mit einem Anlagentyp, sondern mit dem, was Sie in der Fertigung vor sich haben.

Das Bauteil
Zeichnung, Geometrie, Werkstoff, Gewicht, Anlieferzustand.
Die Verschmutzung
Art, Menge, Datenblätter der eingesetzten Medien.
Das Ziel
Restschmutzanforderung, Chemievorgaben, Passivierung.
Die Produktion
Taktzeit, Stückzahl, Materialfluss — wie die Bauteile zur Anlage kommen.

Diese Parameter beeinflussen sich gegenseitig und werden gemeinsam betrachtet. Eine höhere Stückzahl verändert die Taktzeit, die Taktzeit das Verfahren, das Verfahren die Werkstückaufnahme, die Werkstückaufnahme die erreichbaren Stellen am Bauteil. Es gibt keine feste Regel „Bauteil X → Maschine Y“ — und deshalb auch keinen Konfigurator, der die Auslegung ersetzt.

Fachbegriffe im Glossar

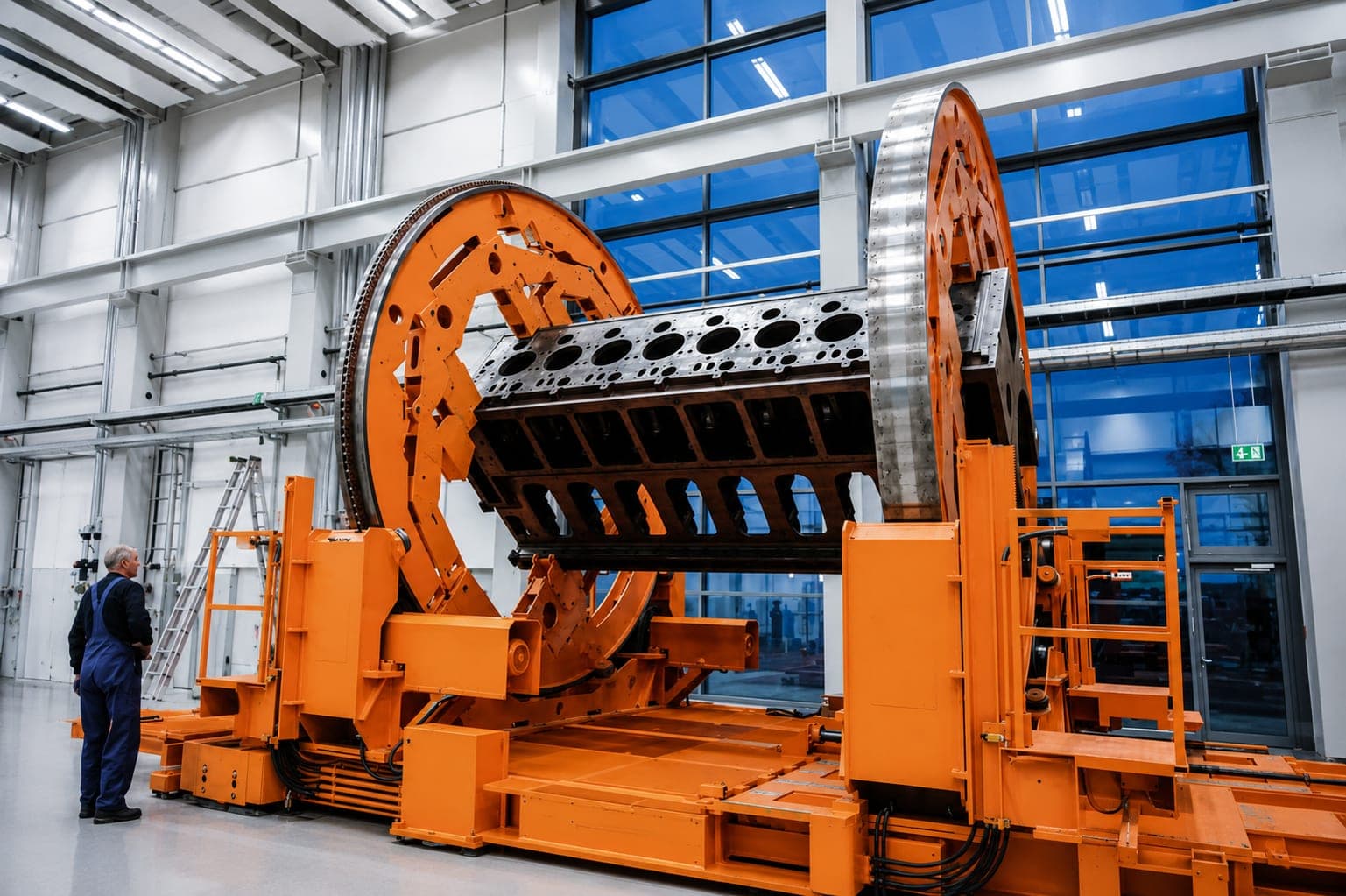

Große orange Wendevorrichtung in einer hellen Halle: Zwischen zwei Drehkränzen ist ein Motorblock eingespannt, der sich in jede Lage drehen lässt; links davor steht eine Person im Arbeitsanzug — Die Werkstückaufnahme entscheidet, welche Stellen am Bauteil überhaupt erreichbar sind — hier eine Wendevorrichtung, die den Motorblock in jede benötigte Lage dreht.

Wo die Grenze liegt

Grundsätzlich versuchen wir, jede Aufgabe technisch zu lösen. Die Grenze entsteht selten durch die Technik — sondern durch unrealistische Leistungsanforderungen, wirtschaftliche Randbedingungen und Budget. Dass eine Restschmutzforderung unrealistisch niedrig ist, sagen wir vor dem Angebot, nicht nach der Abnahme. Das ist keine Absage aus Bequemlichkeit, sondern die Voraussetzung dafür, dass die zugesagten Werte am Ende auch stehen.

3 · Der Weg von der Aufgabe zur Anlage

Ein Ablauf, der immer derselbe ist

Zwischen der geklärten Aufgabe und der laufenden Anlage liegt ein technischer Ablauf — unabhängig davon, welche Bauart am Ende entsteht.

Der technische Ablauf

01AnfrageDie Aufgabe wird aufgenommen und auf Vollständigkeit geprüft.
02Technische AnalyseBauteil, Verschmutzung, Ziel und Produktion werden geklärt.
03Konzept und LayoutVerfahren, Bauform und Anordnung entstehen aus der Analyse.
04VersucheWo die Machbarkeit nicht sicher ist, wird sie geprüft — bevor konstruiert wird.
05KonstruktionMechanik, Elektrik und Steuerung werden ausgearbeitet.
06SimulationDie Auslegung wird durchgerechnet, bevor Stahl geschnitten wird.
07FertigungAufbau im eigenen Haus.
08Vorabnahme (FAT)Prüfung im Werk, bevor die Anlage das Haus verlässt.
09Endabnahme (SAT)Zweite Abnahme nach der Montage bei Ihnen.

Zwei Schritte darin sind der Grund, warum die spätere Anlage funktioniert und nicht nur plausibel aussieht: die Versuche, weil die Machbarkeit an der Aufgabe geprüft wird und nicht am Modell — und die Simulation, weil die Auslegung durchgerechnet ist, bevor etwas gebaut wird.

Sind definierte Restschmutzwerte gefordert, werden sie bei der Vorabnahme überprüft, im eigenen Werk. Die Analyse selbst führt ein unabhängiges, akkreditiertes Prüflabor durch, nicht ITR.

Dieser technische Ablauf ist das Rückgrat des Projekts. Er ist eingebettet in den vollständigen Projektbogen von der Bestellung über Montage und Inbetriebnahme bis zur langfristigen Betreuung.

Der vollständige Projektablauf

Wofür wir konstruieren

WartungsarmEnergieeffizientGeschlossene MedienkreisläufeEdelstahlkonstruktionAuslegung auf den Anwendungsfall

Diese Prinzipien sind keine Zutat am Ende, sondern Randbedingungen von Anfang an. Eine Anlage, die die Werte erreicht, aber nicht wartbar ist, hat die Aufgabe nur zur Hälfte gelöst.

Warum es keine Datenblätter gibt

Wir entwickeln grundsätzlich kundenspezifische Sonderanlagen. Eine Standardmaschine ist nicht der Ausgangspunkt der Konstruktion — und deshalb gibt es keine festen Spezifikationen, von denen aus gerechnet würde. Was eine Datentabelle bei anderen Anbietern leistet, leistet hier die Auslegung: Sie entsteht projektspezifisch und steht im Angebot, nicht im Prospekt.

4 · Das Ergebnis

Reproduzierbarkeit ist das eigentliche Ziel

Prozesssicherheit bedeutet bei uns: Die Anlage muss dauerhaft im vorgesehenen Betrieb laufen und die geforderte Qualität reproduzierbar erreichen — nicht einmal bei der Abnahme, sondern in jeder Schicht.

Das unterscheidet eine ausgelegte Anlage von einer gekauften: Ein einmal erreichter Restschmutzwert ist kein Nachweis, wenn er nicht wiederholbar ist. Genau darauf zielt der gesamte Ablauf aus Abschnitt 3.

Wie Qualität nachgewiesen wird

Vor der Auslieferung prüfen wir die Anlage mit Originalbauteilen. Je nach Projekt gehören dazu:

DichtheitsprüfungFunktionsprüfungPrüfung der SchweißnähteGeforderte ReinigungsqualitätRestschmutzmessung

Technische Sauberkeit und Restschmutz

Wenn eine bestehende Anlage die neue Aufgabe erfüllen soll

Nicht jede geänderte Aufgabe braucht eine neue Anlage. Bei Retrofit-Projekten treten regelmäßig bisher unbekannte Randbedingungen auf — sie werden während der Umsetzung analysiert und konstruktiv gelöst. Retrofit ist damit kein Teiletausch, sondern Ingenieurarbeit am Bestand: dieselbe Denkweise, angewandt auf eine Anlage, die schon steht.

Retrofit und Modernisierung

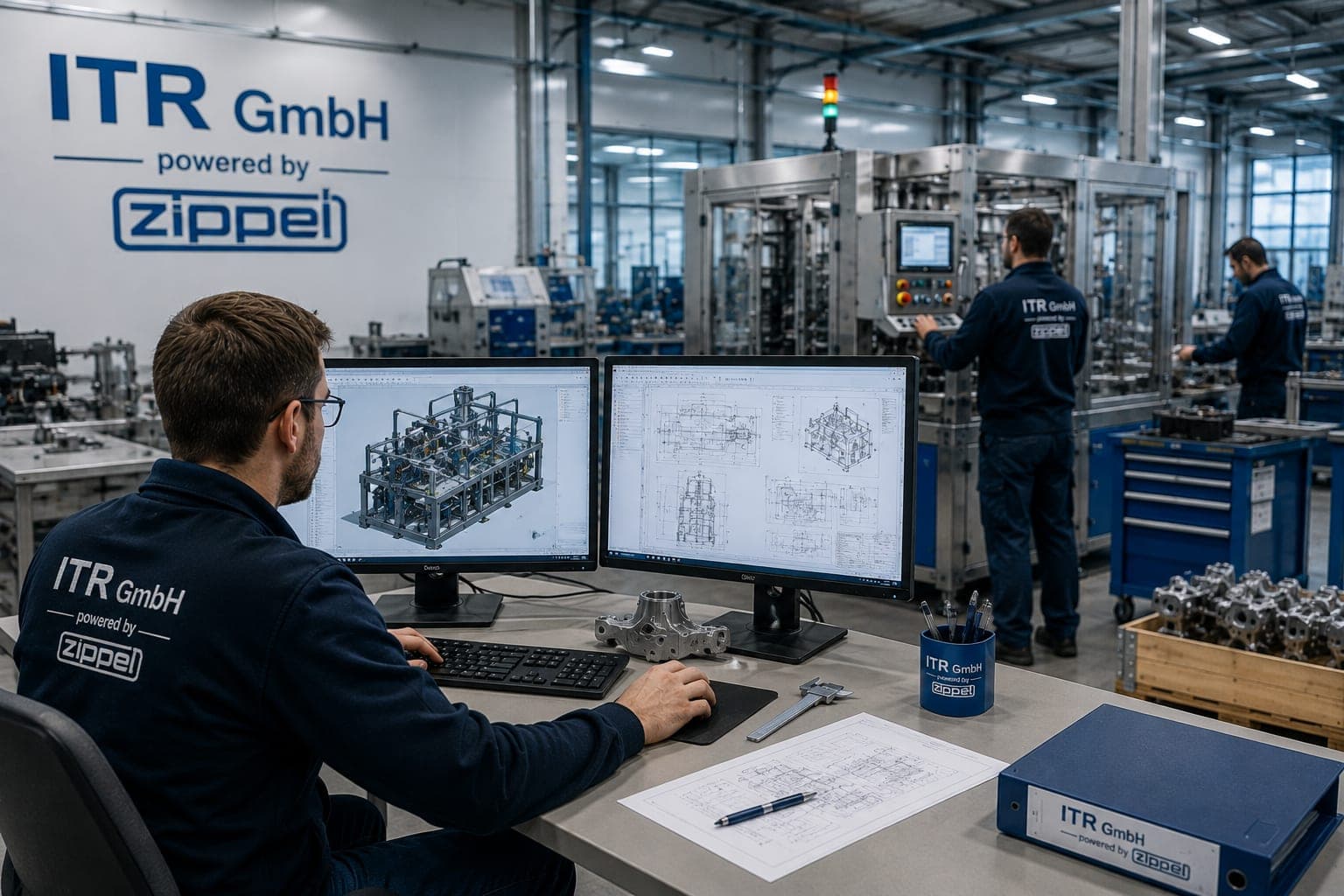

Was wir hierfür im eigenen Haus haben

Dass die Auslegung, die Konstruktion, der Schaltschrankbau, die Programmierung und der Nachweis aus einer Hand kommen, ist die Voraussetzung dafür, dass dieser Denkprozess überhaupt trägt. Wer die Verantwortung für das Ergebnis übernimmt, muss die Kette dahinter beherrschen.

Fertigungstiefe Digitaler Anlagenlebenszyklus

Was eine Anlage kostet — und wovon es abhängt

Einen Preis nennt kein Sonderanlagenbauer im Voraus, und das aus einem sachlichen Grund: Es gibt keine Standardanlage, von der aus gerechnet würde. Was eine Anlage kostet, ergibt sich aus dem, was sie leisten muss — aus der geforderten Sauberkeit, der Taktzeit, der Stückzahl, dem Automatisierungsgrad, der Zahl der Prozessschritte und der Medienaufbereitung. Jede dieser Anforderungen verschiebt den Aufwand, und keine zwei Aufgaben sind gleich.

Dazu kommen drei Größen, die sich weniger aus der geforderten Leistung ergeben als aus dem Umfang der Anlage: die Bauteilgröße, die den Bauraum und damit die gesamte Mechanik bestimmt, die Filtration und der Dokumentationsumfang, der bei abnahmepflichtigen Projekten erheblich sein kann.

Deshalb ist der Preis einer Anlage von uns kein Aufschlag, sondern das Abbild der Anforderungen, die sie erfüllt — und der Qualität, mit der sie das dauerhaft tut. Wer eine Anlage kauft, die die Werte reproduzierbar hält und über Jahrzehnte wartbar bleibt, investiert nicht in ein Bauteil, sondern in eine Fertigung, die sich ändern wird.

Wo dieses Engineering wirkt

Dieselbe Vorgehensweise steht hinter allen drei Leistungsbereichen

Industrielle Teilereinigung Hochpräzisions-Wasserstrahlentgraten Automation und Robotics

Fragen und Antworten

Häufige Fragen vor dem Angebot

Welche Angaben brauchen Sie für ein Angebot?

Bei Erstanfragen fehlen fast immer dieselben sieben Angaben: Chemievorgaben, Art und Menge der Verschmutzung, Datenblätter der Prozessmedien, Materialfluss, Taktzeit, Restschmutzanforderung und vollständige Bauteildaten. Fehlen sie, kann keine belastbare Auslegung erfolgen — jede Aussage über Verfahren, Taktzeit oder Kosten wäre geraten. Genau deshalb steht am Anfang jedes Projekts nicht die Konstruktion, sondern die Klärung.

Wie legen Sie eine Anlage aus?

Nicht über die Maschine, sondern über die Aufgabenstellung. Vier Bereiche gehen gemeinsam ein: das Bauteil mit Zeichnung, Geometrie, Werkstoff, Gewicht und Anlieferzustand, die Verschmutzung nach Art und Menge, das Ziel mit Restschmutzanforderung, Chemievorgaben und Passivierung, und die Produktion mit Taktzeit, Stückzahl und Materialfluss. Diese Parameter beeinflussen sich gegenseitig — es gibt keine feste Regel „Bauteil X → Maschine Y“.

Kann ich mein eigenes Lastenheft einreichen?

Ja. Manche Kunden kommen bereits mit einem Lastenheft, teilweise mit einer vorgegebenen Bauart, andere erwarten eine technische Empfehlung. Beides ist willkommen. In beiden Fällen steht am Anfang dieselbe Frage: Ist die Aufgabe überhaupt vollständig beschrieben?

Warum gibt es keine Datenblätter?

Weil wir grundsätzlich kundenspezifische Sonderanlagen entwickeln. Eine Standardmaschine ist nicht der Ausgangspunkt der Konstruktion — deshalb gibt es keine festen Spezifikationen, von denen aus gerechnet würde. Was eine Datentabelle bei anderen Anbietern leistet, leistet hier die Auslegung: Sie entsteht projektspezifisch und steht im Angebot, nicht im Prospekt.

Wo liegt die Grenze des Machbaren?

Selten bei der Technik. Grundsätzlich versuchen wir, jede Aufgabe technisch zu lösen. Die Grenze entsteht durch unrealistische Leistungsanforderungen, wirtschaftliche Randbedingungen und Budget. Dass eine Restschmutzforderung unrealistisch niedrig ist, sagen wir vor dem Angebot, nicht nach der Abnahme — das ist die Voraussetzung dafür, dass die zugesagten Werte am Ende auch stehen.

Wofür konstruieren Sie?

Nach festen Prinzipien, unabhängig vom Projekt: wartungsarm, energieeffizient, mit geschlossenen Medienkreisläufen und Wasseraufbereitung, in Edelstahlkonstruktion für hohe Lebensdauer und konsequent auf den Anwendungsfall ausgelegt. Diese Prinzipien sind keine Zutat am Ende, sondern Randbedingungen von Anfang an. Eine Anlage, die die Werte erreicht, aber nicht wartbar ist, hat die Aufgabe nur zur Hälfte gelöst.

Was kostet eine Anlage?

Einen Preis nennt kein Sonderanlagenbauer im Voraus, und das aus einem sachlichen Grund: Es gibt keine Standardanlage, von der aus gerechnet würde. Was eine Anlage kostet, ergibt sich aus dem, was sie leisten muss — geforderte Sauberkeit, Taktzeit, Stückzahl, Automatisierungsgrad, Zahl der Prozessschritte, Medienaufbereitung. Jede dieser Anforderungen verschiebt den Aufwand.

Welche Faktoren beeinflussen den Preis?

Die geforderte Sauberkeit, die Taktzeit, die Stückzahl, der Automatisierungsgrad, die Zahl der Prozessschritte und die Medienaufbereitung. Dazu die Bauteilgröße, die den Bauraum und damit die gesamte Mechanik bestimmt, die Filtration und der Dokumentationsumfang. Jede dieser Anforderungen verschiebt den Aufwand, und keine zwei Aufgaben sind gleich. Deshalb ist der Preis kein Aufschlag, sondern das Abbild der Anforderungen, die die Anlage erfüllt — und der Qualität, mit der sie das dauerhaft tut.

Wozu brauchen Sie 3D-Daten des Bauteils?

Weil die Anlage nicht unabhängig vom Bauteil entsteht. Am Volumenmodell lässt sich vor dem ersten Strich beurteilen, was eine Zeichnung nur andeutet: Bauraum und Abmessungen, Sacklöcher, Querbohrungen und Innenkanäle, Dichtflächen, Kanten und die Stellen, an denen ein Grat entsteht. Daraus ergibt sich das, worauf es ankommt — wo das Medium hinkommt und wo Spritzschatten bleibt, wie das Teil aufgenommen und orientiert werden muss, wo Düsen sitzen und wo abgeblasen und getrocknet wird. Beim Wasserstrahlentgraten entscheidet die Geometrie zusätzlich über die Ausrichtung der Hochdruckdüsen: Die Gratwurzel sitzt an der Verschneidung zweier Bohrungen, und ein Strahl, der sie um wenige Grad verfehlt, trägt den Grat nicht ab. 3D-Daten sind deshalb keine Konstruktionsunterlage für später, sondern die Grundlage dafür, Werkstückaufnahme, Medienzugang, Düsenanordnung und Prozessfolge zu beurteilen, bevor gebaut wird. Zusammen mit Werkstoff, Verschmutzung, geforderter Sauberkeit, Taktzeit, Stückzahl und Folgeprozess wird daraus eine belastbare Auslegung.
