Máquina de rebarbação estacionária
Viabilidade econômica com peças idênticas — peças de trabalho idênticas, posição de fixação fixa e sistemas de bicos fixos bastam.
“Não conseguimos tirar a rebarba.”
Rebarbação por Jato de Água de Alta Precisão
Por trás disso raramente há um problema de processo — e sim uma rebarba que está em um lugar que nenhuma ferramenta alcança: no cruzamento de dois furos, dentro de um componente com canais ramificados.
1 · O desafio
A rebarba está onde nenhuma ferramenta alcança
Rebarbas se formam onde o material foi cortado ou conformado — nas saídas de furos, nos cruzamentos entre furos cruzados e furos que se interceptam, em arestas fresadas. Na superfície externa isso é gerenciável. Dentro de um componente com canais ramificados, não: uma escova ou uma fresa teria de chegar ao ponto em que dois canais se cruzam.
Uma rebarba que permanece raramente continua sendo apenas um defeito de forma. Mais tarde ela se solta e viaja para onde o componente faz o seu trabalho — para dentro de canais de óleo e hidráulicos, até válvulas, para dentro de bombas e câmbios. Uma rebarba solta no canal não é, portanto, apenas um problema de rebarbação, mas um problema de contaminação residual — a mesma pergunta que todo sistema de limpeza precisa responder.
O que os clientes procuram
Um processo confiável e reprodutível
Rebarbar à mão funciona enquanto o volume de produção for pequeno e ninguém exigir uma comprovação. Assim que os dois deixam de valer, a qualidade passa a depender do dia.Baixos valores de contaminação residual
A rebarba solta é um problema de limpeza. Rebarbação e contaminação residual andam juntas.Um fluxo automatizável
A cadência não pode depender do número de mãos.Remoção confiável de rebarbas internas
Exatamente onde nenhuma ferramenta mecânica alcança.
De que componentes se trata
Não é uma lista de setores, mas uma característica comum: o que importa não é o setor em que a peça é instalada, e sim como ela é por dentro — canais ramificados com furos cruzados e cruzamentos de furos. O que eles têm em comum é a tarefa de rebarbação, não o formato. Os mais frequentes são carcaças de câmbio, carcaças de bomba, blocos de motor e carcaças de alumínio.
Blocos de válvulasBlocos hidráulicosCarcaças de câmbioBlocos de motorCarcaças de bombaCarcaças de turbocompressorCarcaças de direção
Quase sempre em alumínio ou alumínio fundido sob pressão — um material que se usina com facilidade e que, ao fazê-lo, arranca de forma tenaz. Ainda assim, o material não é um limite; ele está em foco porque os componentes são de alumínio, não porque o processo estivesse restrito a ele.
De que rebarbas se trata
Rebarbas de furaçãoRebarbas de furos cruzadosRebarbas de furos que se interceptamRebarbas de saídaRebarbas de fresamentoRebarbas de fundiçãoPartículas metálicas finas
Quatro das sete estão em furos ou junto a eles. Não existe um tipo de rebarba padrão fixo — o que conta é a geometria da peça, não o nome da rebarba.
2 · Quando é o processo certo
Raramente por um único motivo
Na maioria dos projetos vários motivos se somam — limpeza técnica, segurança de processo e viabilidade econômica quase sempre estão entre eles.
Esta página também mostra a direção contrária. Onde o processo não é a escolha certa está mais abaixo, na seção 7 — na mesma página, não em uma nota de rodapé. Que a rebarbação por jato de água compensa em altos volumes de produção e não em volumes muito pequenos é a mesma ponderação vista pelas duas pontas.
3 · Uma etapa em vez de duas
O mesmo jato remove a rebarba e a carrega para fora do componente
Isto não é uma referência cruzada a uma segunda oferta, e sim uma propriedade do processo — e por isso vem antes da questão da máquina: muda aquilo sobre o que se decide, uma etapa de processo ou duas.
- 01Remover a rebarbaO jato de água de alta pressão solta a rebarba na raiz.
- 02Carregar para foraO mesmo jato a expulsa do canal.
- 03LimparA contaminação residual é removida no mesmo processo, conforme o dimensionamento.
- 04Secarconforme o dimensionamentoEspecífico do projeto, onde o componente segue seco.
Conforme o componente e o dimensionamento do processo, a rebarbação por jato de água permite executar rebarbação e limpeza em uma única etapa de fabricação combinada. Quando as exigências de limpeza técnica são particularmente altas, é possível acrescentar a jusante um sistema de limpeza. Desenvolvemos as duas tecnologias internamente e as dimensionamos para o mesmo componente.
4 · Qual conceito de máquina se encaixa
Primeiro o requisito, depois o conceito
A seleção é feita projeto a projeto com base em vários critérios — volume de produção, tempo de ciclo, tamanho da peça de trabalho, grau de automação, geometria da peça, acessibilidade dos pontos de rebarbação, requisitos de processo e limpeza exigida. O orçamento fica deliberadamente entre os critérios técnicos, e não abaixo deles: um sistema que convence tecnicamente e não compensa não é uma solução.
Os três conceitos padrão

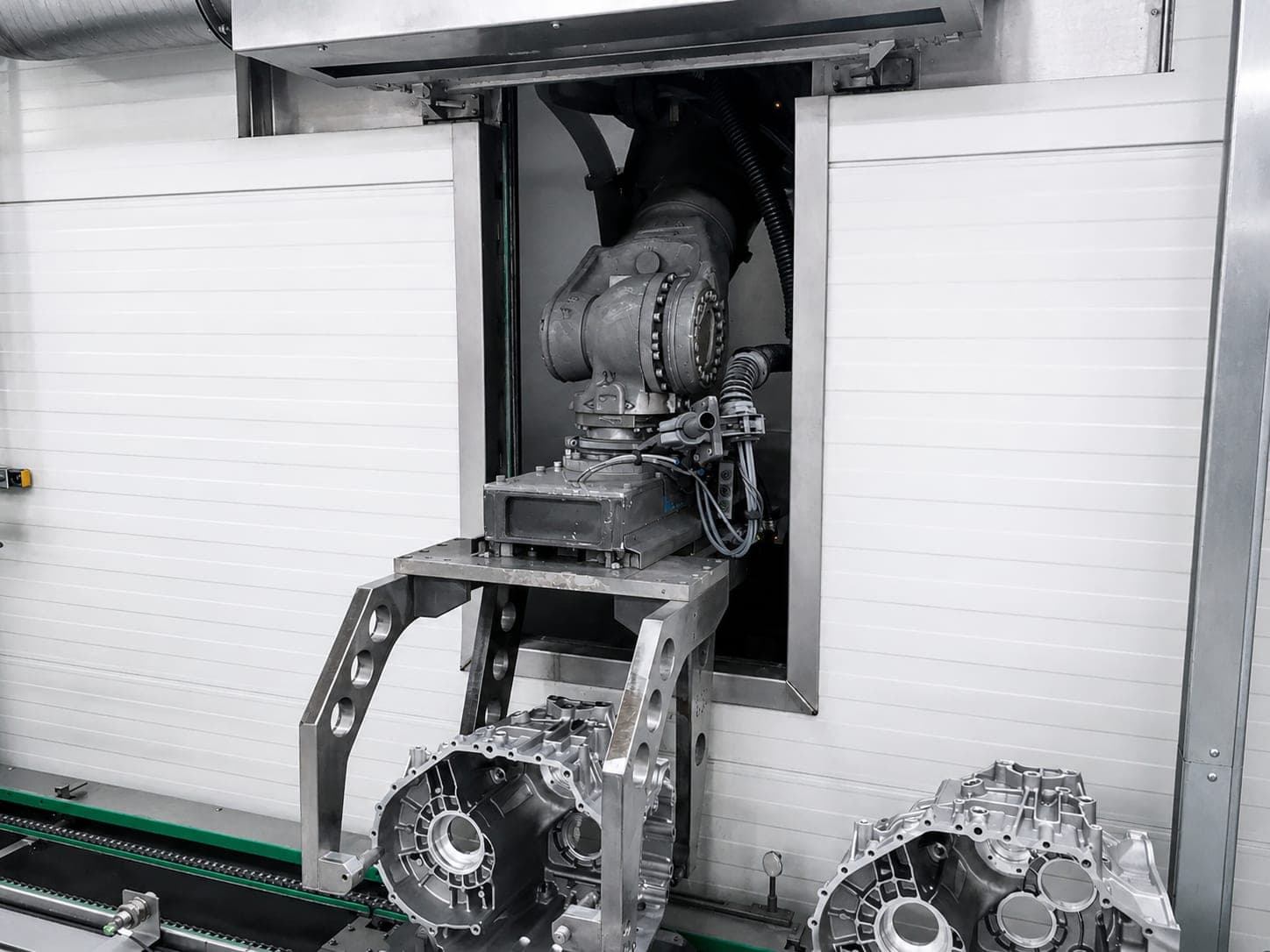

Célula com um robô
Flexibilidade — componentes diferentes, geometrias complexas, séries de pequenas a médias.
Célula com dois robôs
Desempenho de processamento — tempos de ciclo muito curtos, alta produção, processamento em paralelo.
Três conceitos, três argumentos que não se sobrepõem — e é exatamente por isso que a escolha raramente é inequívoca. Conosco, a solução com robô é o padrão; dimensionamos sem robô quando uma posição de fixação fixa e a viabilidade econômica falam a favor disso. Essa é uma decisão fundamentada, não uma variante de baixo custo.
O que dimensionamos de forma específica para cada projeto
Uma vez definido o conceito, oito grandezas determinam o sistema: geometria da peça, material, raiz da rebarba, acessibilidade dos pontos de rebarbação, tempo de ciclo, requisito de contaminação residual, dispositivo de fixação da peça e grau de automação. Raiz da rebarba e acessibilidade são as duas nas quais o dimensionamento se decide: a tarefa não é “a rebarba”, e sim onde ela começa, com que firmeza está presa — e se um jato consegue alcançá-la.
Conforme o projeto, a faixa de pressão fica aproximadamente entre 300 e 1.500 bar; evitamos pressões desnecessariamente altas. O meio de processo também é dimensionado — em regra água, conforme a exigência com proteção anticorrosiva, detergente ou aditivos. Todos os demais valores nascem na proposta: não há folhas de dados para sistemas especiais.

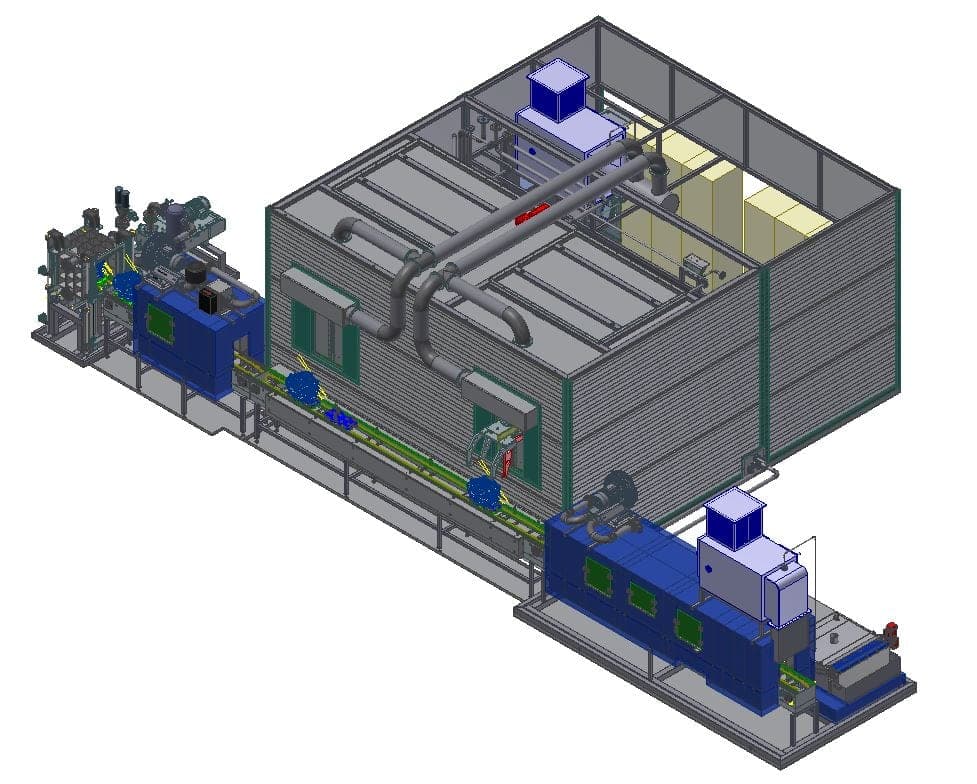

Máquina estacionária
- Dimensionada para
- Peças de trabalho idênticas, posição de fixação fixa
- O argumento
- Viabilidade econômica com peças idênticas
- Série
- Peças idênticas
Um robô
- Dimensionada para
- Componentes diferentes, geometrias complexas
- O argumento
- Flexibilidade
- Série
- De pequena a média
Dois robôs
- Dimensionada para
- Ciclos muito curtos, alta produção
- O argumento
- Desempenho de processamento
- Série
- Alta, em paralelo
5 · Aplicações típicas
Onde a rebarba está, e o que decorre disso
Seis tarefas do tipo que aparece todos os dias. Não é o componente que decide o conceito, e sim a posição da raiz da rebarba e o que vem depois da rebarbação.
O que pesa na balança em cada caso está em sua própria página: os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe.
Cabeçote de cilindro
Rebarbado à mão, cada resultado é diferente — o que funciona em uma peça de teste não sustenta uma série.
Carcaça de câmbio
A rebarba está no canal interno da carcaça de câmbio — onde nenhuma ferramenta mecânica alcança.
Bloco hidráulico
Os canais são furados, eles se cruzam várias vezes, e em cada cruzamento de furos se forma uma rebarba.
Bloco de válvulas
A raiz da rebarba está no cruzamento de dois furos — nenhuma ferramenta chega lá, não por ser grande demais, mas porque não há caminho até ela.
Componentes com rebarbas intensas
Rebarbas de fundição e partículas metálicas finas não ficam em uma única aresta, e sim espalhadas — e mais tarde se soltam sozinhas.
Alta limpeza técnica
Ao rebarbar um componente com obrigação de comprovação, não basta que a rebarba tenha sumido — é preciso poder comprovar que ela sumiu.
Também estes seis casos são uma orientação, não uma chave. Conforme o tamanho da peça, o volume de produção e o tempo de ciclo, o mesmo tipo de rebarba pode exigir outro conceito de máquina — a seleção nunca é feita com base em uma única característica.
6 · Solução especial
Mesa indexadora rotativa — quando o gargalo não é o processamento, e sim a preparação
Realizamos sistemas de rebarbação por jato de água com mesa indexadora rotativa de forma específica para cada projeto. Eles não estão entre os três conceitos padrão porque o seu argumento é outro.
No princípio da mesa indexadora rotativa, carga e descarga ocorrem em paralelo ao processamento — o tempo secundário sai do ciclo. Isso compensa quando o tempo de preparação e de fixação é considerável em relação ao tempo de processamento.
7 · Onde o processo encontra os seus limites
A rebarbação por jato de água não é automaticamente a melhor solução
A rebarbação por jato de água não é a escolha ideal quando se aplica uma destas condições:
São exigidos chanfros ou raios definidos
O processo remove rebarbas, ele não substitui a usinagem — o jato não conforma a aresta.Rebarbas muito firmemente aderidas ou maciças
Elas precisam ser eliminadas de outra forma, pela engenharia ou pela fabricação.O ponto de rebarbação não é alcançável por nenhum conceito de bicos
Se ele pode ser alcançado, quem decide é a geometria, não o tamanho da rebarba.Não é economicamente viável
Por exemplo, em volumes de produção muito pequenos, ou quando um processo de rebarbação mais simples é suficiente.Outro processo atende melhor aos requisitos
Técnica ou economicamente.
O primeiro e o terceiro ponto são os dois que vale a pena verificar antes de uma consulta. O material raramente é o fator decisivo: alumínio, aço, aço inoxidável, latão, cobre, zamak e plástico podem todos ser processados. Diga-nos cedo o que você tem em mente. Se outro processo for mais adequado, nós dizemos.
8 · O que vem depois
A rebarbação nunca existe isoladamente
A rebarbação é uma etapa dentro de uma cadeia de processo. O que acontece antes e depois dela — limpar, secar, inspecionar, automatizar — pertence ao mesmo dimensionamento.
9 · Onde os nossos sistemas de rebarbação estão instalados
O setor segue o componente
Carcaças de câmbio, de bomba e de motor e blocos de válvulas são produzidos em fundição e fundição sob pressão e são instalados no setor automotivo e na construção de máquinas. Onde essas peças são fabricadas, formam-se rebarbas em canais internos — e é aí que o processo está.
Já realizados
AutomotivoFundiçãoFundição sob pressãoConstrução de máquinasAeroespacial
O que permanece decisivo é o componente, não o ramo econômico. O processo não está atrelado a nenhum setor: onde um componente é ramificado por dentro e a rebarba não pode ser alcançada mecanicamente, nós dimensionamos para ele — independentemente do setor em que ele é instalado.
10 · Escopo de fornecimento e comprovação
Dois resultados são comprovados: rebarba residual e contaminação residual
A rebarba sumiu — e a peça está limpa? As duas comprovações vêm de uma única fonte. Quais métodos de inspeção são utilizados em cada caso está nas páginas dos conceitos de máquina.
O escopo de fornecimento é definido de forma específica para cada projeto. Conforme a exigência, ele abrange o sistema de rebarbação por jato de água, filtração, tratamento de água, secagem, automação, documentação, conformidade CE e treinamento. A secagem não está incluída de série — onde o componente precisa seguir seco, ela é integrada de forma específica para o projeto.
Perguntas e respostas
Perguntas frequentes sobre rebarbação por jato de água
O que é rebarbação por jato de água?
Um processo que remove rebarbas com um jato de água de alta pressão guiado com precisão — sobretudo onde nenhuma ferramenta alcança. A rebarba está no cruzamento de dois furos. Uma escova ou uma fresa teria de chegar ao ponto em que dois canais se cruzam. Isso não é possível. É exatamente essa lacuna que o jato fecha.
Por que uma rebarba no componente é um problema?
Uma rebarba que permanece raramente continua sendo apenas um defeito de forma. Mais tarde ela se solta e viaja para onde o componente faz o seu trabalho — para dentro de canais de óleo e hidráulicos, até válvulas, para dentro de bombas e câmbios. Uma rebarba solta no canal não é, portanto, apenas um problema de rebarbação, mas um problema de contaminação residual: a mesma pergunta que todo sistema de limpeza precisa responder.
Que rebarbas podem ser removidas com jato de água?
Rebarbas de furação, rebarbas de furos cruzados, rebarbas de furos que se interceptam, rebarbas de saída, rebarbas de fresamento, rebarbas de fundição e partículas metálicas finas. Quatro das sete estão em furos ou junto a eles — exatamente onde nenhuma ferramenta alcança. Não existe um tipo de rebarba padrão fixo: o que conta é a geometria da peça, não o nome da rebarba.
De que componentes se trata tipicamente?
Blocos de válvulas, blocos hidráulicos, carcaças de câmbio, blocos de motor, carcaças de bomba, carcaças de turbocompressor e carcaças de direção. Os mais frequentes são carcaças de câmbio, carcaças de bomba, blocos de motor e carcaças de alumínio. Todos compartilham a mesma característica: canais internos com furos cruzados e cruzamentos de furos. O que eles têm em comum é a tarefa de rebarbação, não o formato — não é uma lista de setores nem uma afirmação sobre a engenharia.
A rebarbação por jato de água funciona apenas com alumínio?
Não. O alumínio está em foco porque os componentes típicos — carcaças de câmbio, de bomba e de motor, blocos de válvulas — são predominantemente de alumínio ou alumínio fundido sob pressão. O processo não está restrito a ele: aço, aço inoxidável, latão, cobre, zamak e plástico podem ser processados igualmente. Se o processo se encaixa é decidido pela geometria da peça, pela raiz da rebarba, pela acessibilidade e pelo objetivo do processo — raramente pelo material.
Quando a rebarbação por jato de água é melhor do que a rebarbação mecânica?
Quando a rebarba está por dentro. Na superfície externa, a rebarbação mecânica é gerenciável — dentro de um componente com canais ramificados, não. Depois vem a viabilidade econômica: rebarbar à mão funciona enquanto o volume de produção for pequeno e ninguém exigir uma comprovação. Assim que os dois deixam de valer, a qualidade passa a depender do dia e a cadência, do número de mãos.
É possível rebarbar e limpar em uma única etapa?
Sim — conforme o componente e o dimensionamento do processo. O mesmo jato que remove a rebarba também a carrega para fora do componente; caso contrário, a rebarba solta permaneceria no canal. Quando as exigências de limpeza técnica são particularmente altas, é possível acrescentar a jusante um sistema de limpeza. Isso muda aquilo sobre o que se decide: uma etapa de processo em vez de duas.
Quando a rebarbação por jato de água não é o processo certo?
A rebarbação por jato de água não é a solução ideal quando se deseja produzir chanfros ou raios definidos, quando há rebarbas muito firmemente aderidas ou maciças, quando o ponto de rebarbação não é alcançável por nenhum conceito de bicos adequado, quando o processo não é economicamente viável — por exemplo, em volumes de produção muito pequenos — ou quando outro processo atende melhor aos requisitos. O primeiro e o terceiro ponto são os dois que vale a pena verificar antes de uma consulta.
A rebarbação por jato de água produz chanfros definidos?
Não. O processo remove rebarbas, ele não substitui a usinagem. Quem tem um chanfro definido no caderno de encargos precisa de outro processo: o jato remove a rebarba, ele não conforma a aresta.
Qual conceito de sistema se encaixa no meu componente?
Isso não pode ser atribuído de antemão. Não existe um dimensionamento padrão universalmente válido, e a seleção nunca é feita com base em uma única característica. Raiz da rebarba e acessibilidade são as duas grandezas nas quais o dimensionamento se decide: a tarefa não é “a rebarba”, e sim onde ela começa, com que firmeza está presa — e se um jato consegue alcançá-la.
Que conceitos de máquina existem?
Três conceitos padrão, cada um com o seu próprio argumento: a máquina de rebarbação estacionária, pela viabilidade econômica com peças idênticas em posição de fixação fixa; a célula com um robô, pela flexibilidade com componentes variáveis e geometrias complexas; e a célula com dois robôs, pelo desempenho de processamento em tempos de ciclo muito curtos. Três argumentos que não se sobrepõem — por isso a escolha raramente é inequívoca.
Quando uma célula robotizada vale a pena?
Quando é necessária flexibilidade: componentes diferentes, geometrias complexas, séries de pequenas a médias. Conosco, a solução com robô é o padrão. Dimensionamos sem robô quando uma posição de fixação fixa e a viabilidade econômica falam a favor disso — essa é uma decisão fundamentada, e não uma variante de baixo custo.
O que distingue a célula com um robô da célula com dois robôs?
O argumento, não o número. O robô único representa flexibilidade — componentes diferentes, geometrias complexas, séries de pequenas a médias. O robô duplo representa desempenho de processamento: tempos de ciclo muito curtos, alta produção, processamento em paralelo. Quem precisa dos dois recebe um dimensionamento, não uma atribuição.
Que pressões são utilizadas na rebarbação por jato de água?
Conforme o projeto, realizamos sistemas na faixa de aproximadamente 300 a 1.500 bar. O que o seu componente precisa é decidido pelo material, pela geometria da rebarba, pela raiz da rebarba, pela geometria da peça e pelo resultado desejado. Evitamos pressões desnecessariamente altas — elas danificam componentes sem remover melhor a rebarba. Mais pressão não é mais qualidade.
O que é utilizado — apenas água?
Em regra trabalhamos com água; conforme a exigência, acrescentam-se proteção anticorrosiva, detergente ou aditivos. O que faz sentido decorre do material, do processo subsequente e da limpeza exigida. A escolha do meio de processo é, portanto, parte do dimensionamento do processo, e não uma propriedade do sistema.
A secagem está incluída no escopo de fornecimento?
Não de série. O escopo de fornecimento é definido de forma específica para cada projeto e pode abranger o sistema de rebarbação por jato de água, filtração, tratamento de água, secagem, automação, documentação, conformidade CE e treinamento. Onde o componente precisa seguir seco, integramos a secagem de forma específica para o projeto — ela é parte do dimensionamento, não um item óbvio.
Como posso automatizar a minha rebarbação manual?
Por meio da combinação de robô, rebarbação por jato de água e manipulação automatizada de peças de trabalho. O gatilho é quase sempre o mesmo: rebarbar à mão funciona enquanto o volume de produção for pequeno e ninguém exigir uma comprovação. Se compensa, nós dizemos de antemão — em volumes de produção muito pequenos a rebarbação por jato de água não é economicamente viável, e então nós dizemos isso.
Para quais setores vocês constroem sistemas de rebarbação?
Já realizados: automotivo, fundição, fundição sob pressão, construção de máquinas e aeroespacial. Isso não é um acaso comercial, e sim consequência dos componentes: carcaças de câmbio, de bomba e de motor e blocos de válvulas são produzidos em fundição e fundição sob pressão e são instalados no setor automotivo e na construção de máquinas. O que permanece decisivo é o componente, não o ramo econômico.
