Alto volume de produção, sempre o mesmo componente — e ainda assim se rebarba à mão.
Sistema de rebarbação por jato de água estacionário
1 · O desafio
Aqui a tarefa não é a complexidade, e sim a repetição
Onde este problema ocorre
Predominantemente alumínio fundido sob pressão. Para este conceito entram em consideração aqueles que rodam em uma versão e um volume de produção constantes.
De que rebarbas se trata
Mesmo sem uma condução móvel do jato, o jato alcança rebarbas em furos e junto a eles — o bico só precisa estar corretamente posicionado uma única vez. Não existe um tipo de rebarba padrão fixo; o que conta é a geometria da peça.
2 · Considerações de engenharia
A pergunta decisiva é: alguma coisa muda?
Para essa avaliação são considerados raiz da rebarba, acessibilidade dos pontos de rebarbação, material, geometria da peça, tamanho e peso, tempo de ciclo, requisito de contaminação residual, dispositivo de fixação da peça e grau de automação.
O material raramente é o fator decisivo. Alumínio, aço, aço inoxidável, latão, cobre, zamak e plástico podem todos ser processados.
Uma ponderação que abordamos abertamente: este tipo de máquina é o mais vantajoso economicamente enquanto o componente permanecer o mesmo — e o menos flexível assim que ele mudar. Se novos componentes são previsíveis, isso pertence à decisão, não à conversa posterior.
Na ITR, a solução com robô é o padrão. Dimensionamos sem robô quando uma posição de fixação fixa e a viabilidade econômica falam a favor disso — essa é uma decisão fundamentada, não uma economia no lugar errado. A máquina de rebarbação estacionária é um conceito padrão completo, não um improviso.
3 · O conceito de máquina
Sistemas de bicos fixos, dimensionados para um componente em uma posição
Os bicos ficam onde estão os pontos de rebarbação — dimensionados para este único componente nesta única posição. Trabalhamos com bicos padronizados e projetamos e fabricamos geometrias de bico próprias quando a aplicação assim exige.
Isso desloca o trabalho de engenharia para o início. Na célula robotizada, a trajetória é programada e pode ser adaptada depois. Aqui a disposição dos bicos é projetada — ela precisa estar correta da primeira vez.
O dispositivo de fixação carrega aqui mais responsabilidade do que o habitual. Como os bicos são fixos, o componente precisa ficar exatamente na mesma posição, de forma repetível. Um desvio que um robô poderia compensar entra aqui diretamente no resultado. Padrão são dispositivos de fixação pneumáticos.

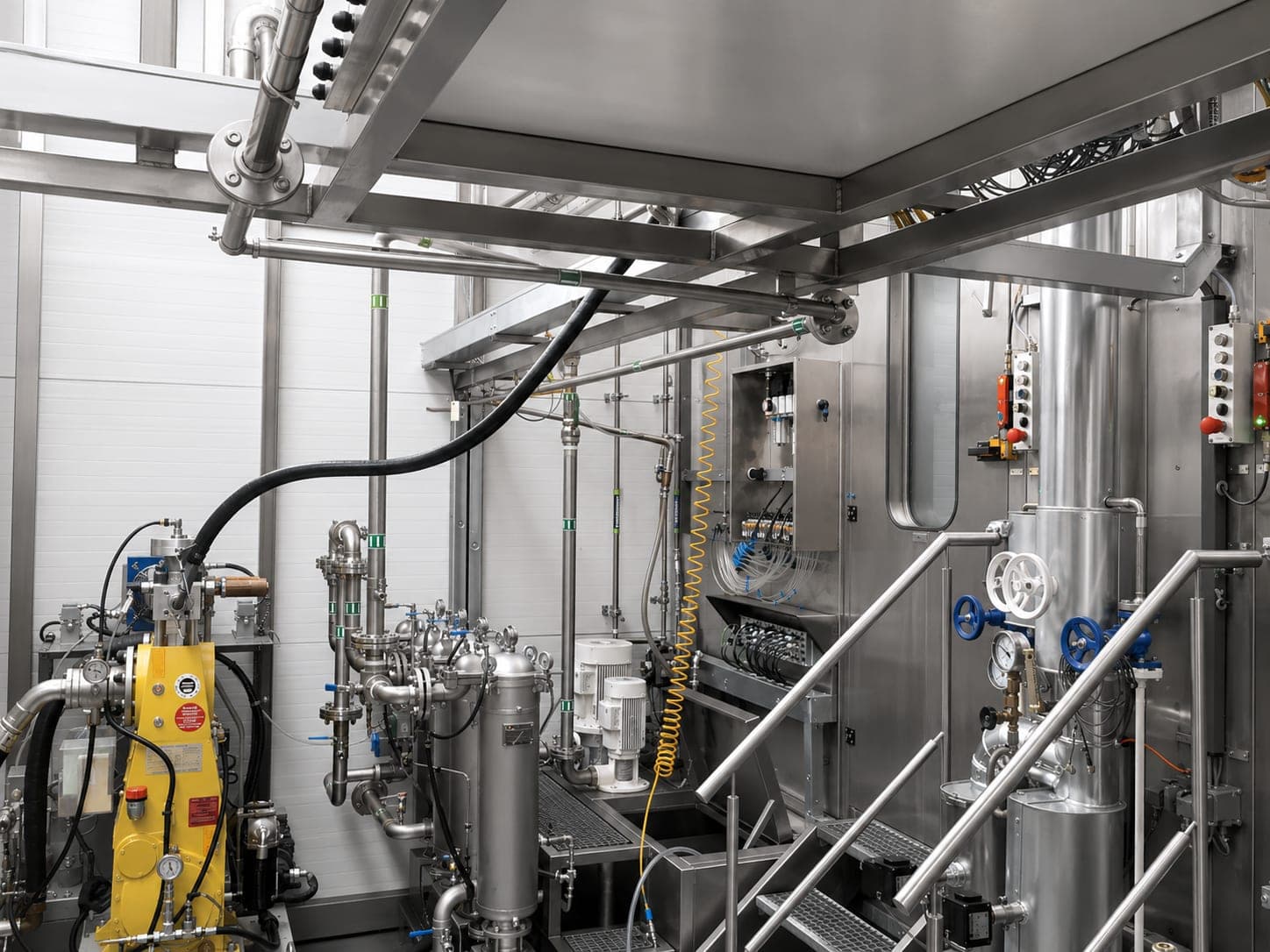

O circuito de água é fechado. A filtração faz parte de todo sistema; integramos um tratamento de água mais abrangente conforme o projeto. Tecnologia de segurança conforme a avaliação de riscos.
Onde o conceito é ampliado
- 01
Sistemas de código de barras e DataMatrix
Identificação do componente e rastreabilidade. - 02
Carga automática
- 03
Encadeamento com outros sistemas
- 04
Mesa giratória
Conforme o projeto.
Sistema de visão e trocador de ferramentas pertencem à gama de opções das células robotizadas; se eles podem ser empregados de forma sensata aqui é uma questão de caso a caso.
4 · O resultado — e a sua comprovação
Dois resultados são comprovados: rebarba residual e contaminação residual
Com um processo fixo, o monitoramento de processo é particularmente eficaz: se nada deveria mudar, todo desvio é um sinal.
Quando outra solução se encaixa
Bicos fixos são dimensionados para um componente
- 01
Célula com um robô
Assim que componentes diferentes devem passar pelo sistema, ou quando as geometrias são complexas e os pontos de rebarbação estão espalhados. - 02
Célula com dois robôs
Com tempos de ciclo muito curtos e alta produção. - 03
Sistema de rebarbação por jato de água com mesa indexadora rotativa (solução especial)
Quando o tempo de preparação e de fixação é considerável em relação ao tempo de processamento.
Limites do processo
A rebarbação por jato de água não é automaticamente a melhor solução
São exigidos chanfros ou raios definidos
O processo remove rebarbas, ele não substitui a usinagem — o jato não conforma a aresta.Rebarbas muito firmemente aderidas ou maciças
Elas precisam ser eliminadas de outra forma, pela engenharia ou pela fabricação.O ponto de rebarbação não é alcançável por nenhum conceito de bicos
Se ele pode ser alcançado, quem decide é a geometria, não o tamanho da rebarba.Não é economicamente viável
Por exemplo, em volumes de produção muito pequenos, ou quando um processo de rebarbação mais simples é suficiente.Outro processo atende melhor aos requisitos
Técnica ou economicamente.
Escopo de fornecimento
O escopo de fornecimento é definido de forma específica para cada projeto
Perguntas e respostas
Perguntas frequentes sobre a máquina de rebarbação estacionária
Quando um sistema de rebarbação estacionário é a escolha certa?
Como é construído um sistema de rebarbação estacionário?
Aplicações
Componentes nos quais este dimensionamento se decide
Cada caso apresenta os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe — aqui consta apenas do que se trata.
Bloco hidráulico
Os canais são furados, eles se cruzam várias vezes, e em cada cruzamento de furos se forma uma rebarba.
Bloco de válvulas
A raiz da rebarba está no cruzamento de dois furos — nenhuma ferramenta chega lá, não por ser grande demais, mas porque não há caminho até ela.
Componentes com rebarbas intensas
Rebarbas de fundição e partículas metálicas finas não ficam em uma única aresta, e sim espalhadas — e mais tarde se soltam sozinhas.
Nenhum desses casos leva obrigatoriamente à máquina de rebarbação estacionária. Qual conceito será adotado nasce da interação dos fatores de dimensionamento — o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.
