A rebarbação em si é curta. E, ainda assim, a cadência não fecha.

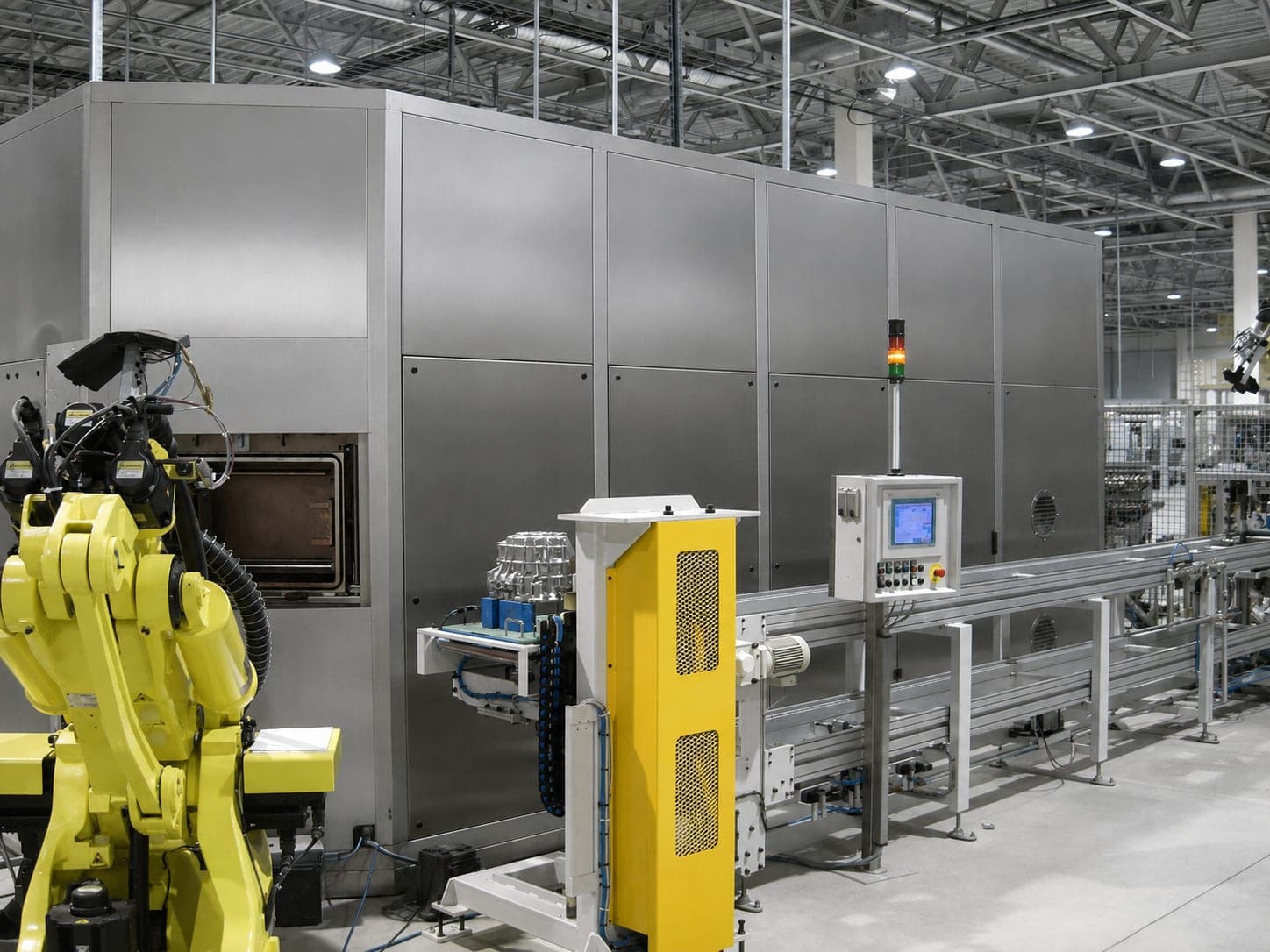

Sistema de rebarbação por jato de água com mesa indexadora rotativa
1 · O desafio
O tempo não é perdido durante a rebarbação, e sim antes e depois dela
Onde este problema ocorre
Predominantemente alumínio fundido sob pressão.
Não existe um tipo de rebarba padrão fixo — o que conta é a geometria da peça.
2 · Considerações de engenharia
Primeiro esclarece-se onde o tempo é realmente perdido
- 01
O gargalo é o tempo de processamento
Então um segundo robô faz efeito — célula com dois robôs. - 02
O gargalo é o tempo secundário (preparação, fixação)
Então faz efeito um conceito que deixa ambos correrem em paralelo — o princípio da mesa indexadora rotativa.
Só quando a relação entre tempo secundário e tempo principal justifica o princípio da mesa indexadora rotativa é que construímos o sistema. Calculamos isso antes da engenharia.
De resto, avaliam-se as mesmas grandezas de toda tarefa de rebarbação: raiz da rebarba · acessibilidade dos pontos de rebarbação · material · geometria da peça · tamanho e peso · tempo de ciclo · requisito de contaminação residual · dispositivo de fixação da peça · grau de automação.
O material raramente é o fator decisivo. Alumínio, aço, aço inoxidável, latão, cobre, zamak e plástico podem todos ser processados.
Por que isso continua sendo uma solução especial
Na maioria dos casos, um dos três conceitos padrão é a escolha certa. O princípio da mesa indexadora rotativa só compensa quando o tempo secundário determina a cadência — e essa é a exceção, não a regra.
Construímos o sistema quando o projeto assim exige. Para você isso significa: mais alinhamento na fase de proposta, porque mais precisa ser definido de forma específica para o projeto. Não significa que dominemos o princípio com menos frequência — utilizamos o princípio da mesa indexadora rotativa também na limpeza industrial de peças.
3 · O conceito de máquina
Carga e descarga ocorrem em paralelo ao processamento
A peça de trabalho permanece em uma câmara de processamento fechada durante o processo de rebarbação; o robô trabalha dentro dessa célula.
Essa é a diferença que se precisa conhecer — e ela é exatamente o inverso do sistema de limpeza com mesa indexadora rotativa:
Sistema de rebarbação por jato de água com mesa indexadora rotativaRT
- Processamento
- Rebarbação por jato de água
- Princípio de processo
- A peça de trabalho permanece na câmara fechada, o robô trabalha dentro da célula
Sistema de limpeza com mesa indexadora rotativaRT
- Processamento
- Limpeza
- Princípio de processo
- A peça de trabalho se desloca de estação de processo para estação de processo
Os bicos são a ferramenta do processo. Bicos padronizados, bem como geometrias de bico próprias quando a aplicação assim exige. Robótica: padrão KUKA, alternativamente ABB, FANUC, Yaskawa.
O circuito de água é fechado, e a filtração faz parte de todo sistema. Tecnologia de segurança conforme a avaliação de riscos.
4 · O resultado — e a sua comprovação
Dois resultados são comprovados
Quando outra solução se encaixa
O princípio da mesa indexadora rotativa é o caso especial, não o ponto de entrada
- 01
Célula com um robô
O caso padrão com componentes variáveis e geometrias complexas. - 02
Célula com dois robôs
Quando o tempo de processamento é o gargalo, não a preparação. - 03
Sistema de rebarbação por jato de água estacionário
Quando sempre o mesmo componente roda em uma posição de fixação fixa.
Quando a rebarbação por jato de água não é a escolha certa
A rebarbação por jato de água não é a solução ideal quando se aplica uma destas condições:
Devem ser produzidos chanfros ou raios definidos
O processo remove rebarbas, ele não substitui a usinagem.Há rebarbas muito firmemente aderidas ou maciças
Elas precisam ser eliminadas de outra forma, pela engenharia ou pela fabricação.O ponto de rebarbação não pode ser alcançado por nenhum conceito de bicos adequado
O processo não é economicamente viável
Por exemplo, em volumes de produção muito pequenos, ou quando um processo de rebarbação mais simples é suficiente.Outro processo atende melhor aos requisitos técnicos ou econômicos
Escopo de fornecimento
Integração vertical e ciclo de vida digital do sistema
Perguntas e respostas
Perguntas frequentes sobre o sistema de rebarbação com mesa indexadora rotativa
Quando um sistema de rebarbação com mesa indexadora rotativa faz sentido?
O sistema de rebarbação com mesa indexadora rotativa é um dos seus conceitos padrão?
Aplicações
Um componente no qual este dimensionamento se decide
Cada caso apresenta os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe — aqui consta apenas do que se trata.
Componentes com rebarbas intensas
Rebarbas de fundição e partículas metálicas finas não ficam em uma única aresta, e sim espalhadas — e mais tarde se soltam sozinhas.
Este caso não leva obrigatoriamente ao sistema de rebarbação com mesa indexadora rotativa. Qual conceito será adotado nasce da interação dos fatores de dimensionamento — o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.
