Um componente limpo, porém úmido, não está pronto.

Secagem

A secagem está no fim do processo — e é justamente por isso que é subestimada. O quão seco o componente precisa estar não é determinado pelo sistema, e sim pela etapa que vem depois.

Solicitar um projeto de sistema

1 · O desafio

A secagem está no fim — e por isso é subestimada

No entanto, ela decide junto sobre o que chega ao componente: umidade residual em furos cegos e furos, manchas de resíduos que secam, corrosão em superfícies nuas.

O quão seco o componente precisa estar não é determinado pelo sistema, e sim pela etapa que vem depois: se ele será colado, revestido, pintado ou montado, isso altera a exigência de forma fundamental.

2 · Considerações de engenharia

Um parâmetro de dimensionamento próprio, não um ingrediente no final

A secagem é a terceira etapa fixa do processo básico — ampliada, conforme o projeto, por um segundo enxágue, uma segunda secagem ou um sopro de ar, além de estações, bombas e tanques adicionais.

01Limpar
02Enxaguar
03Secar
04Segundo enxágue ou secagemconforme o dimensionamento
05Sopro de arconforme o dimensionamento

A exigência de secagem entra na decisão junto com a geometria da peça, o requisito de contaminação residual e o tempo de ciclo — e está estreitamente ligada à qualidade da água: onde se exige ausência de resíduos, ela decide junto se o trabalho é feito com água da rede, água abrandada ou água deionizada (água DI).

Quanto líquido chega sequer à secagem é decidido antes — no dispositivo de fixação da peça. Um componente com furos cegos que fica deitado na horizontal sobre o porta-peças não consegue escoar: a água permanece parada no furo e vai inteira para a secagem. Um outro dispositivo de fixação — inclinado ou girado — muda exatamente isso. A quantidade de líquido não é, por isso, um valor de entrada, e sim um resultado da geometria e da posição. Isso faz do dispositivo de fixação da peça parte do dimensionamento da secagem, tanto quanto o tempo de ciclo e o requisito de contaminação residual.

Limpeza técnica e contaminação residual

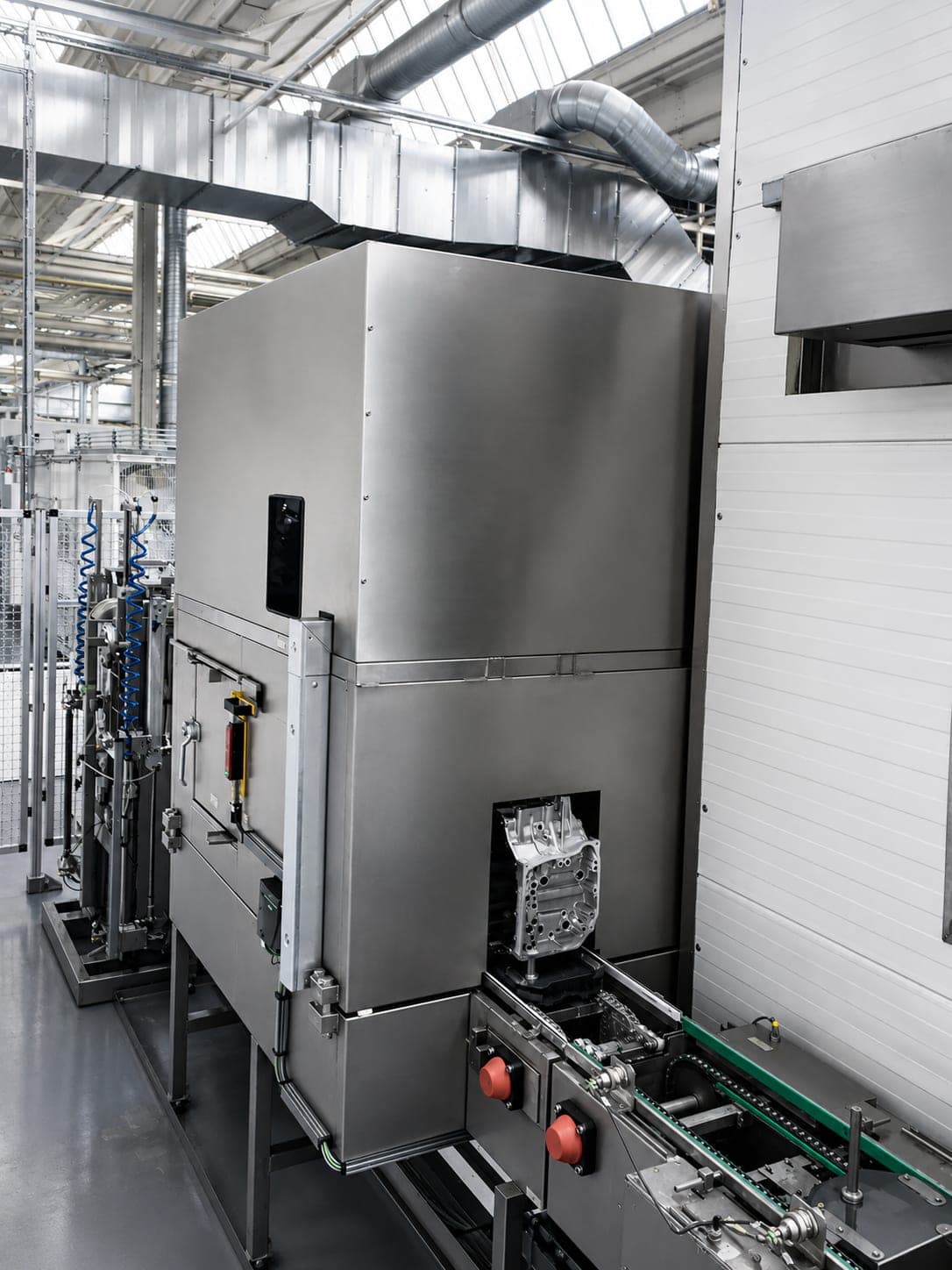

Câmara de vácuo de um sistema de limpeza de peças no galpão: sobre a câmara, a superestrutura com a exaustão; na abertura de transferência, uma carcaça fundida sobre o porta-peças; à frente, o transporte com botões de emergência — Cada estágio de processo precisa de espaço de instalação e periferia: sobre a câmara, a superestrutura com a exaustão; à frente, a transferência com o componente sobre o porta-peças.

Lote a lote pela câmara: cestos aramados com caixas plásticas sobre a tecnologia de transporte, e as peças fundidas em cima.9 segundos

3 · A secagem a vácuo como opção

Uma opção, não um processo próprio

Ela é utilizada em exigências elevadas de secagem e em requisitos muito altos de contaminação residual — onde a secagem convencional deixaria umidade residual em furos e furos cegos.

Se ela é necessária no caso concreto, quem decide é o dimensionamento — não existe uma regra geral.

4 · Onde a secagem é aplicada

Parte de praticamente todo sistema de limpeza

Do sistema de limpeza por câmara, passando pelo sistema de limpeza contínua, até o sistema de limpeza por imersão. Na rebarbação por jato de água, ao contrário, a secagem não faz parte do escopo de fornecimento padrão: onde o componente precisa seguir seco, ela é integrada de forma específica para o projeto.

Sistemas de limpeza por câmara Sistemas de limpeza contínua Sistemas de limpeza por imersão Rebarbação por Jato de Água de Alta Precisão Processos de limpeza

Perguntas e respostas

Perguntas frequentes sobre secagem

Por que os componentes precisam ser secos após a limpeza?

Um componente limpo, porém úmido, não está pronto. Umidade residual em furos cegos e furos, manchas de resíduos que secam, corrosão em superfícies nuas — a secagem está no fim e é justamente por isso que é subestimada. O quão seca a peça precisa estar não é determinado pelo sistema, e sim pela etapa que vem depois.

Que processos de secagem existem?

Estágios de secagem fazem parte de praticamente todo sistema de limpeza — do sistema de limpeza por câmara, passando pelo sistema de limpeza contínua, até o sistema de limpeza por imersão. Além da secagem convencional, estão disponíveis o sopro de ar e a secagem a vácuo e, conforme o projeto, também uma segunda secagem. Qual combinação se sustenta é decidido pelo dimensionamento.

Quando a secagem a vácuo é necessária?

Em exigências elevadas de secagem e em requisitos muito altos de contaminação residual — onde a secagem convencional deixaria umidade residual em furos e furos cegos. A secagem a vácuo é uma opção, não um processo próprio. Se ela é necessária no caso concreto, quem decide é o dimensionamento; não existe uma regra geral.

Como se secam furos cegos e furos internos?

Furos cegos e furos são o caso crítico — a umidade residual permanece parada onde a secagem convencional não alcança. Para exigências altas, a secagem a vácuo é a resposta. É por isso que a exigência de secagem é um parâmetro de dimensionamento próprio e não um ingrediente no final: ela entra na decisão junto com a geometria da peça, o requisito de contaminação residual e o tempo de ciclo.

O que a secagem tem a ver com a qualidade da água?

Mais do que se esperaria. Onde se exige ausência de resíduos, a qualidade da água decide junto se restarão manchas após a secagem — água da rede, água abrandada e água deionizada (água DI) deixam quantidades diferentes para trás. Exigência de secagem e qualidade da água são, portanto, dimensionadas em conjunto, não uma depois da outra.

Por que os meus componentes continuam molhados depois da lavagem?

Porque a secagem não está dimensionada para a sua geometria e para a posição do componente. Furos e furos cegos impõem as maiores exigências — é ali que a umidade residual fica parada. Quanto líquido chega sequer à secagem é decidido no dispositivo de fixação da peça: uma peça com furos cegos que fica deitada na horizontal sobre o porta-peças não consegue escoar. Para exigências altas, a secagem a vácuo é a opção que não substitui a secagem convencional, e sim a complementa.

Aplicações

Componentes nos quais este processo se decide

5 tarefas elaboradas citam a secagem como processo possível. O que pesa na balança em cada uma delas está na respectiva página própria.

Cada caso apresenta os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe — aqui consta apenas do que se trata.

Furos cruzados e furos cegos

Furos cegos e furos cruzados são exatamente os pontos aos quais um jato de aspersão não chega: ele atinge o que enxerga.

Virabrequim

Um virabrequim é longo, sensível a desbalanceamento e tem furos de difícil acesso — e é exatamente ali que ficam óleo, fluido de corte e cavacos da usinagem.

Alta limpeza técnica

Não é a limpeza em si que é difícil, e sim a sua comprovação: um componente que está limpo, mas não comprovadamente limpo, não pode ser utilizado em uma produção com obrigação de comprovação.

Temperatura definida da peça

O componente está limpo e seco — e ainda assim não está pronto para a entrega: uma peça quente demais não serve para um ensaio de estanqueidade.

Também com a secagem como processo possível: Processo de limpeza em múltiplos estágios

Nenhum desses casos leva obrigatoriamente à secagem. Qual processo será adotado nasce da interação dos fatores de dimensionamento — o processo é o resultado do dimensionamento, não o seu ponto de partida.
