O processo de limpeza é rápido o bastante. A carga e a descarga não.
Sistemas de limpeza com mesa indexadora rotativa
Para que ele foi construído
Uma questão de simultaneidade, não de desempenho de limpeza
Tempos de ciclo curtos
A verdadeira alavanca deste tipo de máquina.Processo de série definido
Com uma sequência de processo constante.Tempos auxiliares reduzidos
Por meio de carga e descarga em paralelo.
Enquanto limpeza, enxágue e secagem ocorrem nas estações, você já prepara a próxima peça na posição de carga e descarga. O tempo de preparação deixa de correr dentro do ciclo — ele desaparece dele. Como carga e descarga ocorrem no mesmo ponto, o sistema de limpeza com mesa indexadora rotativa é particularmente adequado à carga por robô: o robô se aproxima de uma única posição, não de duas.
Peças de trabalho típicas
Peças de série com sequência de processo constante
Peças fundidas em alumínio sob pressão e peças de aço em série, com sequência de processo constante. Sujidades típicas: óleo, emulsão, cavacos, pó.
Construção e funcionamento
Várias estações de processo sobre uma plataforma giratória
- 01CarregarEm uma única posição.
- 02LimparDimensionada em vários estágios.
- 03EnxaguarManutenção dos meios integrada.
- 04SecarVácuo, ar frio ou quente.
- 05DescargaNa mesma posição da carga.
- 06Segundo enxágue ou secagemconforme o dimensionamentoConforme a exigência.
- 07Sopro de ar ou secagem a vácuoconforme o dimensionamentoPara altas exigências de secagem.
Os processos são dimensionados em vários estágios, a manutenção dos meios é integrada e o sistema trabalha em grande parte sem ar de exaustão.
Dois pontos que você deve conhecer sobre este tipo de máquina: o número de estações é fixado pela construção — a sequência de processo não pode ser ampliada à vontade depois. E a estação mais lenta determina a cadência de todas as outras. É justamente por isso que a divisão das etapas de processo é, aqui, o ponto decisivo do dimensionamento.
Construtivamente dimensionado para alta precisão de posicionamento, construção compacta com pouca ocupação de área, baixo consumo de água e fechos rápidos à prova de rotação.
Subconjuntos opcionais
- 01
Secagem
Vácuo, ar frio ou quente. - 02
Sistema de tratamento de água
- 03
Automação e tecnologia de transporte
Não confundir
Limpeza com mesa indexadora rotativa ≠ rebarbação com mesa indexadora rotativa
Sistema de limpeza com mesa indexadora rotativaRT
- Processamento
- Limpeza
- Princípio de processo
- A peça de trabalho se desloca de estação em estação
Sistema de rebarbação por jato de água com mesa indexadora rotativaRT
- Processamento
- Rebarbação por jato de água
- Princípio de processo

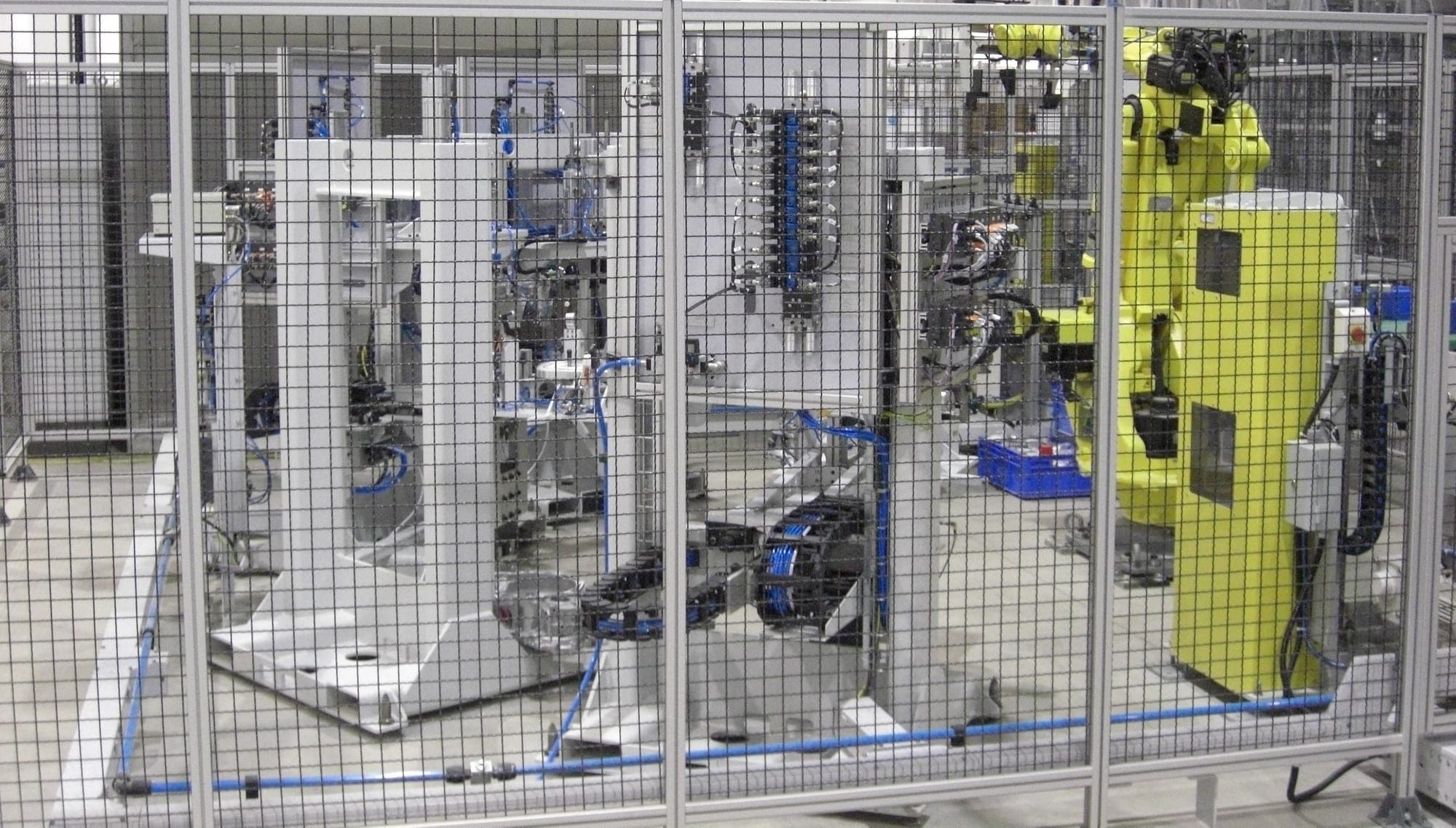

- A peça de trabalho permanece em uma câmara de processamento fechada, o robô trabalha dentro da célula robotizada
O que dimensionamos para você
Um sistema de limpeza com mesa indexadora rotativa padrão não existe
O seu componente
Geometria, complexidade, tamanho, furos cegos e furos passantes, material.A sujidade
Tipo, quantidade, valores de contaminação residual exigidos.A sua produção
Tempo de ciclo, número de estações e processo por estação, conceito de carga e descarga, grau de automação, secagem.Água e meios
Especificações químicas, passivação, qualidade da água, tratamento, circuitos.

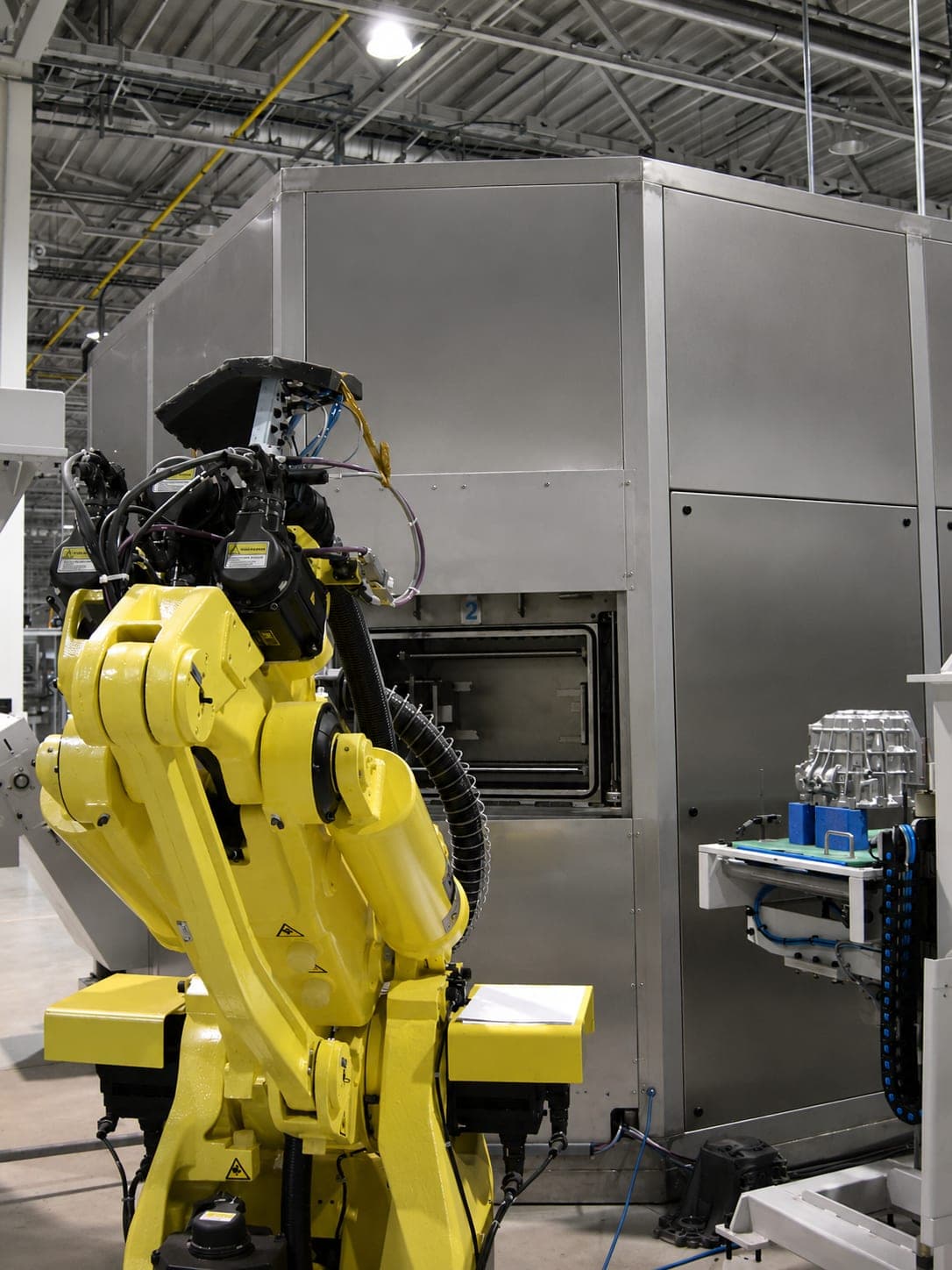

Automação
Construído para carga e descarga por robô
Quando outro tipo de máquina se encaixa melhor
O tipo de máquina é o resultado do dimensionamento
- 01
Sistema de limpeza contínua
Quando a limpeza é integrada a uma linha de produção e as peças devem atravessá-la, ou quando são necessárias muitas etapas de processo. Ali o número de zonas pode ser escolhido com mais liberdade. - 02
Sistema de limpeza por câmara
Quando a sua gama de peças muda com frequência ou tempos de ciclo mais altos são admissíveis. - 03
Sistema de limpeza por imersão
Quando o componente precisa ser totalmente imerso. - 04
Rebarbação por jato de água
Quando também é preciso remover rebarbas.
Escopo de fornecimento
Integração vertical e ciclo de vida digital do sistema
Perguntas e respostas
Perguntas frequentes sobre o sistema de limpeza com mesa indexadora rotativa
O que é um sistema de limpeza com mesa indexadora rotativa?
Fluxo contínuo ou mesa indexadora rotativa — qual é a diferença?
Aplicações
Componentes nos quais este dimensionamento se decide
Cada caso apresenta os fatores de dimensionamento, os conceitos de sistema possíveis e os processos em detalhe — aqui consta apenas do que se trata.

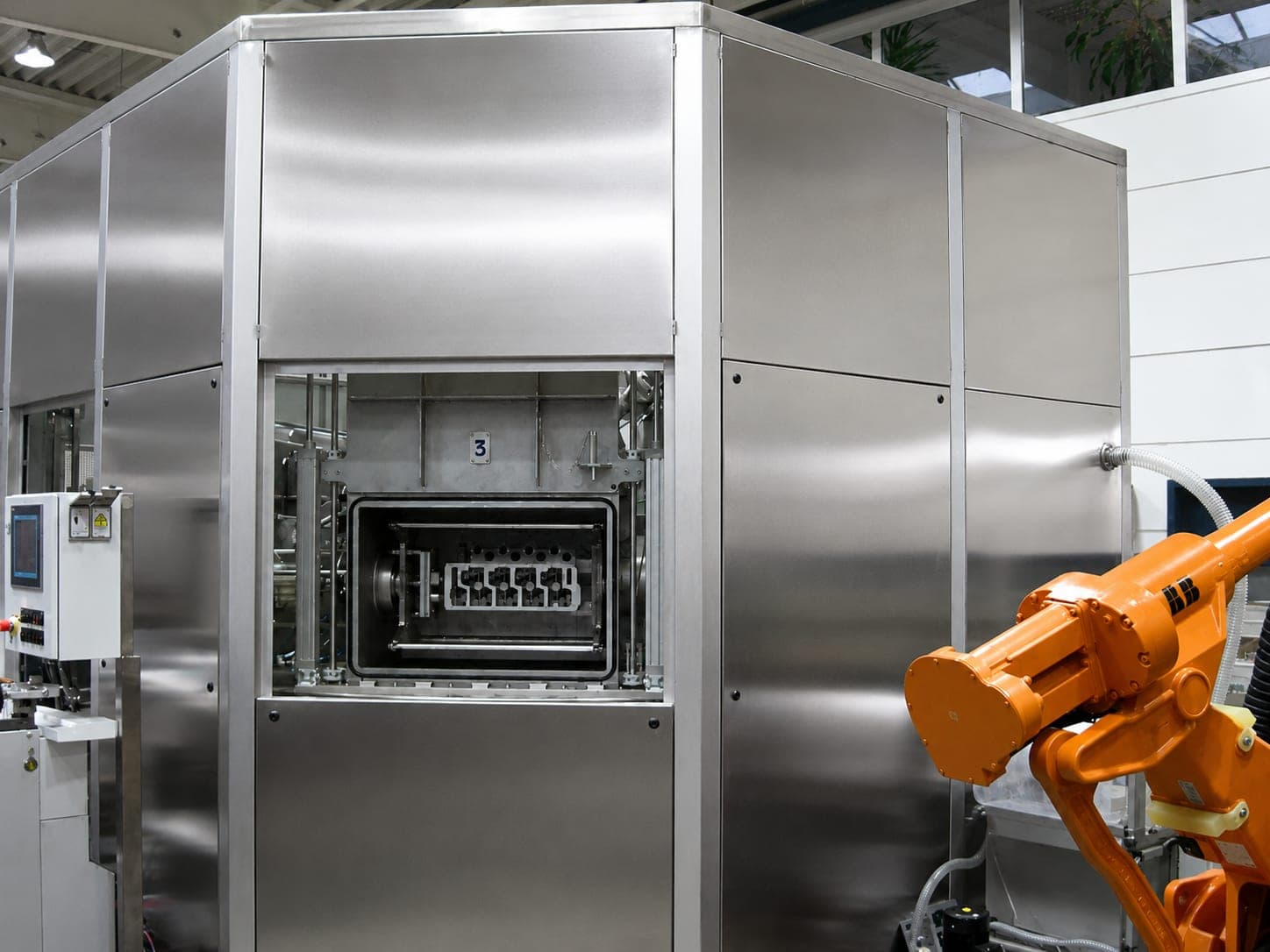

Cabeçote de cilindro
O jato de aspersão atinge o que enxerga — e o que ele não enxerga só se torna visível na comprovação da contaminação residual.
Carcaça de câmbio
Canais internos e cruzamentos de furos cruzados decidem o processo na carcaça de câmbio: a aspersão cria sombra de jato, nem toda superfície pode ser alcançada. Quanto mais complexa a geometria, mais cedo imersão e inundação entram em consideração em vez da aspersão.
Bloco hidráulico
Um bloco hidráulico não é apenas montado, ele é percorrido por fluxo — o que fica no canal fica no sistema.
Bloco de válvulas
Furos cegos e canais ramificados são exatamente os pontos em que um jato de aspersão não chega: ele atinge o que enxerga.
Também com o sistema de limpeza com mesa indexadora rotativa como conceito possível: VirabrequimAlta limpeza técnicaMúltiplas variantes de peçaProcesso de limpeza em múltiplos estágios
Nenhum desses casos leva obrigatoriamente ao sistema de limpeza com mesa indexadora rotativa. Qual conceito será adotado nasce da interação dos fatores de dimensionamento — o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.
