“As peças não saem limpas.”

Limpeza industrial de peças

Por trás disso raramente há um sistema quebrado — em geral há uma tarefa que mudou. Em que a ITR baseia o dimensionamento de um sistema de limpeza, quais processos e tipos de máquina existem, e quando desaconselhamos.

Solicitar um projeto de sistema

1 · O desafio

Nenhuma ligação começa por uma máquina

É assim que a maioria das conversas começa — e nenhuma dessas frases descreve um sistema. Elas descrevem um resultado que não está certo.

“Tem óleo demais nelas.” · “As peças estão manchadas.” · “Os valores de contaminação residual estão fora.” · “O requisito de limpeza não está sendo atendido.”

O sistema antigo raramente está quebrado. Em geral a tarefa mudou e o sistema permaneceu o mesmo — motivado por um novo projeto de veículo, um novo componente, um novo processo de fabricação, uma nova linha de produção ou novos requisitos de qualidade. Se as peças são chamadas de peças de trabalho, componentes ou peças de máquina não muda nada — a pergunta é sempre a mesma: o que precisa sair, e o que precisa ser comprovado?

Um dos motivos foge dessa série: o recondicionamento de componentes usados — remanufatura. Quem remanufatura componentes mecânicos não está limpando uma peça recém-fabricada, e sim uma peça que já rodou: os resíduos vêm então da operação, não da produção. Também dimensionamos sistemas de limpeza para isso.

O que precisa ser removido
Óleo, emulsão, cavacos, pó, rebarbas, contaminação residual. O desengraxe faz parte da tarefa, não é um tipo de sistema à parte. A sujidade incrustada é o caso mais difícil — quem a tem deve dizê-lo cedo.
Onde a coisa fica tecnicamente difícil
Geometrias complexas, muitos furos cegos, muitos furos passantes. O problema não é a quantidade de sujidade, e sim o local que o meio de processo precisa alcançar.
O que precisa ser comprovado
Valores de contaminação residual, limpeza técnica, aptidão à colagem, capacidade de produção, tempo de ciclo. Muitas vezes o objetivo não é a limpeza, e sim a etapa que vem depois dela.

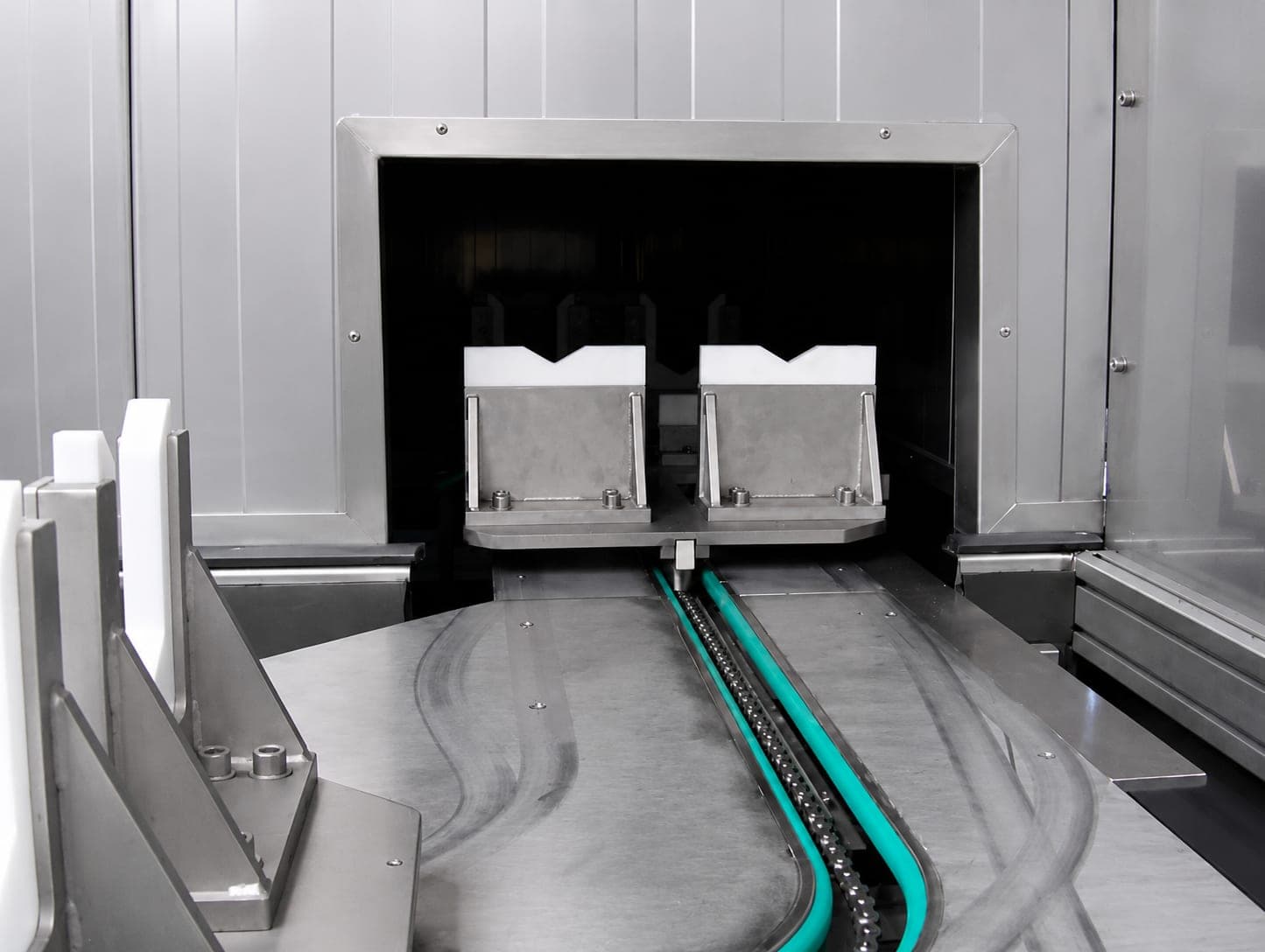

Um porta-peças com dois dispositivos prismáticos avança sobre um transportador de corrente para dentro da abertura escura de carga de um sistema de limpeza de peças — Os porta-peças entram pela abertura de carga. Como o componente é fixado e, com isso, onde o meio de processo alcança, é parte do que decide o resultado.

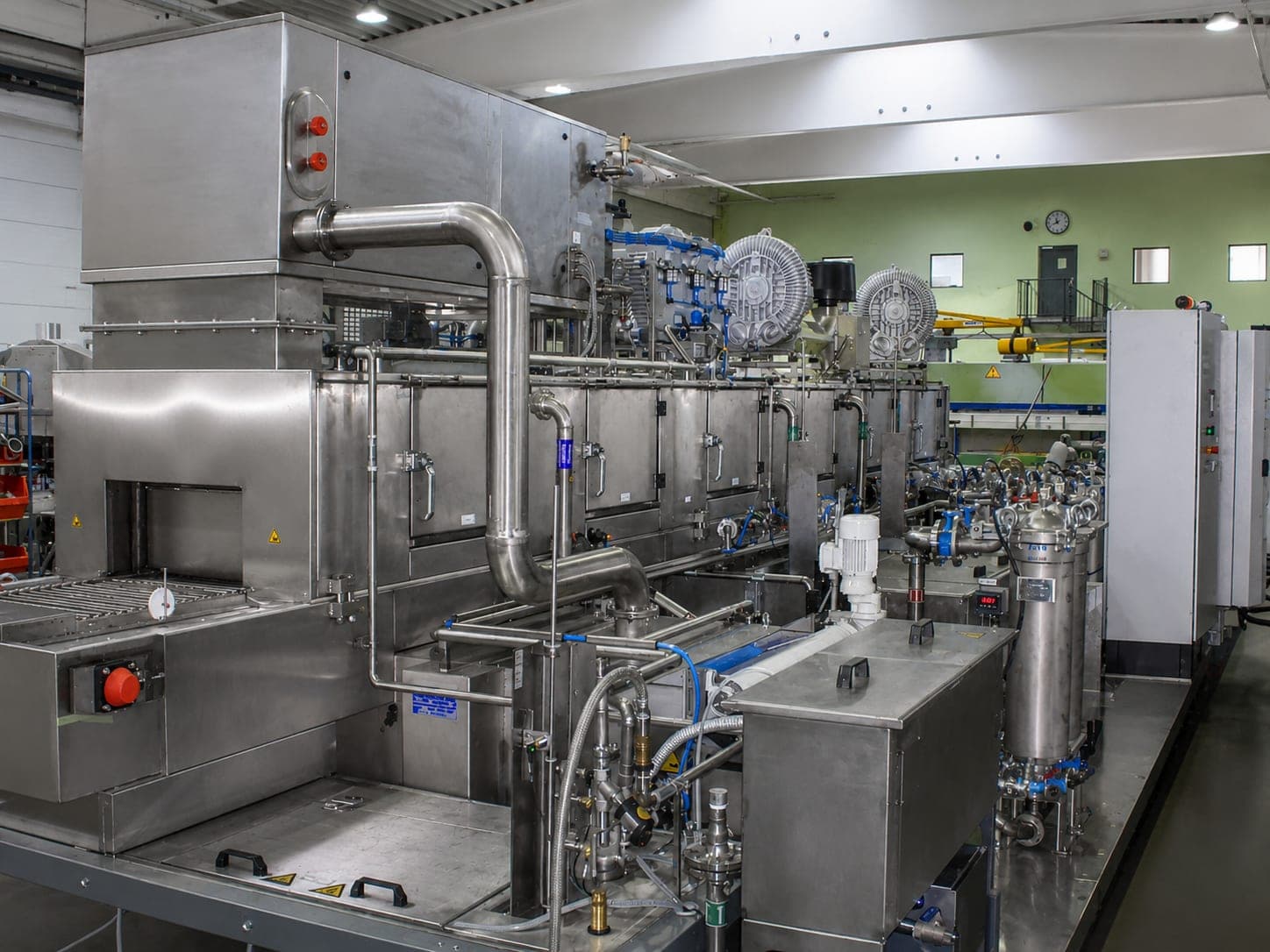

Linha de limpeza multicâmaras percorrendo todo o comprimento do galpão: câmaras de tratamento em fila com portas de manutenção, acima delas tubulações e sopradores de canal lateral, à frente carcaças de filtro, bombas e o painel elétrico — Quantos estágios um sistema recebe decorre da tarefa — não de um kit modular. O que precisa ser removido e o que precisa ser comprovado vem primeiro; o número de câmaras vem por último.

Limpeza técnica e contaminação residual

2 · Considerações de engenharia

Não existe uma regra fixa “componente X → máquina Y”

Antes de se discutir um tipo de máquina, quatro áreas são esclarecidas. Somente depois de definidas é que se decide sobre processos, filtração, secagem e tratamento de água — e não com base em uma única característica.

A · O componente
Geometria e sua complexidade, tamanho, furos cegos, furos passantes, material, peças a granel ou peça individual.
B · A sujidade
Tipo, quantidade e os valores de contaminação residual exigidos.
C · A produção
Tempo de ciclo, volume de produção, exigência de secagem — e se também é necessária a rebarbação.
D · Água e meios de processo
Especificações químicas, passivação, qualidade da água, tratamento de água, circuitos e recuperação.

A água é uma área de dimensionamento própria, não um acessório

Qual qualidade de água é necessária não é o sistema que decide, e sim a sua produção. Água da rede, água abrandada ou água deionizada (água DI) — a escolha segue o requisito de contaminação residual, o componente, o material, o processo subsequente e a segurança de processo. Se as peças forem coladas, revestidas ou pintadas após a limpeza, isso altera o requisito de forma fundamental. Onde necessário, dimensionamos o tratamento de água completo e o integramos — osmose, evaporadores, sistemas de tratamento. Não existe um equipamento padrão; a seleção segue o dimensionamento.

No mesmo nível está o dispositivo de fixação da peça. Ele não está apenas no dimensionamento, mas na própria escolha do processo: se a aspersão basta ou se é preciso imergir depende também de como o componente é fixado.

Quando desaconselhamos

01
Nada de sistemas com solventes
Isso não é uma questão de ocupação de capacidade, e sim uma decisão de portfólio.
02
Requisitos de contaminação residual irrealisticamente baixos
O motivo mais comum para uma tarefa não ser solucionável assim. Dizemos isso antes da proposta, não depois do aceite.
03
Sujidade incrustada
O caso tecnicamente mais difícil — se é viável, quem decide é a avaliação do estado atual, não um folheto de vendas.

Tecnicamente, não recusamos projetos de forma generalizada. Se declinamos, é mais provável que seja uma questão de capacidade ou de viabilidade econômica — e então dizemos exatamente isso a você.

3 · O conceito da solução

O processo básico é o mesmo em quase todos os sistemas

O que difere entre os sistemas não é a sequência, e sim como o meio de processo alcança o componente e como o componente percorre o sistema.

01LimparAspersão, imersão ou inundação — isoladamente ou combinadas.
02EnxaguarTanques separados evitam a mistura.
03SecarAr recirculante ou infravermelho.
04Segundo enxágue ou secagemconforme o dimensionamentoConforme a exigência.
05Sopro de ar ou secagem a vácuoconforme o dimensionamentoPara altas exigências de secagem.

Os processos de limpeza

Quanto mais complexa a geometria e quanto mais furos e furos cegos, maior a probabilidade de imersão e inundação em vez de aspersão. Na aspersão surge a sombra de jato — nem toda superfície é alcançável. O ultrassom e a secagem a vácuo são opções, não processos: uma opção complementa um processo, ela não o substitui.

Limpeza por aspersão

Geometrias simples, poucos furos e furos cegos.

Limpeza por imersão

Componentes complexos, quando a peça de trabalho precisa ser totalmente imersa.

Lavagem por inundação

Áreas de difícil acesso — o meio de processo é conduzido em grande volume sobre e ao redor da peça de trabalho.

Limpeza em cestos

Peças processadas em lote, dentro de um cesto.

Tecnologia de lanças

Muitos furos e furos passantes — de forma direcionada, e não sobre toda a superfície.

Secagem

Ar recirculante, infravermelho, vácuo — dimensionados conforme o projeto.

Se também houver rebarba envolvida, a rebarbação por jato de água é a melhor solução. O sopro de ar faz a pré-limpeza dentro da sequência de usinagem — Sistemas de sopro de ar

Os tipos de máquina

Sistemas de limpeza por câmara

Flexibilidade — componentes variáveis, volumes de produção de pequenos a médios, ciclos da ordem de vários minutos por ciclo.

Sistemas de limpeza contínua

Vazão — altos volumes de produção com uma gama de peças definida, fluxo contínuo, ciclos da ordem de segundos.

Sistemas de limpeza com mesa indexadora rotativa

Cadência em um processo de série definido — carga e descarga ocorrem em paralelo ao processamento, o tempo secundário sai do ciclo.

Sistemas de limpeza por imersão

Imersão completa — quando o meio de processo precisa alcançar todas as áreas com segurança.

APOLLO

Sistemas de limpeza por aspersão e imersão

Combinação — as superfícies acessíveis são aspergidas, as de difícil acesso são imersas.

CABS

Sistemas de sopro de ar

Pré-limpeza junto à máquina-ferramenta — não substitui a limpeza de precisão.

Sistemas especiais

Quando nenhum tipo de máquina serve — desenvolvidos inteiramente a partir da tarefa.

Duas distinções que costumam ser confundidas

O fluxo contínuo e a mesa indexadora rotativa alcançam ciclos curtos — por motivos diferentes
Critério	Sistema de limpeza contínuaZD	Sistema de limpeza com mesa indexadora rotativaRT
De onde vem o ciclo curto	Fluxo contínuo na linha	Carga e descarga ocorrem em paralelo ao processamento
Pré-requisito	Peças semelhantes	Processo de série definido
Movimento da peça de trabalho	Atravessa o sistema	Desloca-se de estação de processo para estação de processo

Sistema de limpeza contínuaZD

De onde vem o ciclo curto: Fluxo contínuo na linha
Pré-requisito: Peças semelhantes
Movimento da peça de trabalho: Atravessa o sistema

Sistema de limpeza com mesa indexadora rotativaRT

De onde vem o ciclo curto: Carga e descarga ocorrem em paralelo ao processamento
Pré-requisito: Processo de série definido
Movimento da peça de trabalho: Desloca-se de estação de processo para estação de processo

Esta comparação é uma orientação, não um configurador. A decisão por um tipo de máquina nunca nasce de um único critério, e sim da interação entre geometria da peça, sujidade, requisito de contaminação residual, volume de produção, tempo de ciclo, dispositivo de fixação da peça, grau de automação e capacidade de expansão. Venha até nós com o seu componente.

Imersão e inundação — quem decide não é o tipo de peça, e sim o dimensionamento do processo
Critério	Imersão	Inundação
Quando	A peça de trabalho precisa entrar por completo no meio de processo	O meio de processo é conduzido em grande volume sobre e ao redor da peça de trabalho
Peças a granel	Possível	Possível

Imersão

Quando: A peça de trabalho precisa entrar por completo no meio de processo
Peças a granel: Possível

Inundação

Quando: O meio de processo é conduzido em grande volume sobre e ao redor da peça de trabalho
Peças a granel: Possível

As peças a granel não são um critério de distinção — ambos os processos as aceitam. A visão geral é uma orientação, não um configurador: o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.

4 · Aplicações típicas

Do que depende a decisão em cada caso

Seis tarefas do tipo que aparece todos os dias — e o que pesa na balança em cada uma delas. Não é o componente que decide, e sim o local que o meio de processo precisa alcançar.

O que pesa na balança em cada caso está em sua própria página: os fatores de dimensionamento, os conceitos de sistema possíveis e os processos de limpeza em detalhe.

Cabeçote de cilindro

O jato de aspersão atinge o que enxerga — e o que ele não enxerga só se torna visível na comprovação da contaminação residual.

Carcaça de câmbio

A exigência de rebarbação de uma carcaça de câmbio é, regularmente, uma exigência de limpeza — e é inspecionada como tal.

Bloco hidráulico

Um bloco hidráulico não é apenas montado, ele é percorrido por fluxo — o que fica no canal fica no sistema.

Bloco de válvulas

Furos cegos e canais ramificados são exatamente os pontos em que um jato de aspersão não chega: ele atinge o que enxerga.

Peça fundida em alumínio sob pressão

A sujidade em uma peça fundida em alumínio sob pressão adere de forma diferente de um fluido de corte — e o que precisa sair da cavidade está em uma geometria construída exatamente para ser inacessível.

Alta limpeza técnica

Não é a limpeza em si que é difícil, e sim a sua comprovação: um componente que está limpo, mas não comprovadamente limpo, não pode ser utilizado em uma produção com obrigação de comprovação.

Nenhuma dessas atribuições é uma regra. Conforme o volume de produção, o tempo de ciclo, o requisito de contaminação residual e o fluxo de materiais, o mesmo componente pode estar mais bem alocado em outro sistema — não existe a regra “componente X, máquina Y”. O que você vê aqui é a ponderação, não o seu resultado.

Todos os componentes e aplicações Os processos de limpeza em detalhe Limpeza técnica e contaminação residual

5 · O resultado

O fluxo do projeto é o verdadeiro serviço

A fase mais longa é a engenharia — justamente porque ela não é concluída internamente, e sim coordenada com você etapa por etapa.

1
Esclarecimento técnico e avaliação do estado atual
Analisamos a tarefa — componente, sujidade, limpeza exigida.
Sua participação: Disponibilizar o componente, o desenho e a especificação de limpeza.
2
Proposta e pedido
Processo, tipo de máquina e grau de automação são ponderados entre si.
3
Engenharia com liberação contínuafase determinante
Cada etapa da engenharia é coordenada com você e liberada por você. Um sistema especial nasce do intercâmbio técnico contínuo.
4
Fabricação e aceitação em fábrica (FAT) internafase determinante
Somente quando os valores estão corretos é que o sistema deixa a nossa fábrica.
5
Montagem, comissionamento e aceite final nas suas instalaçõesfase determinante
Depois disso, acompanhamos a produção — conforme o projeto, por dias ou semanas.
Sua participação: Aceite final no local, com os seus componentes.

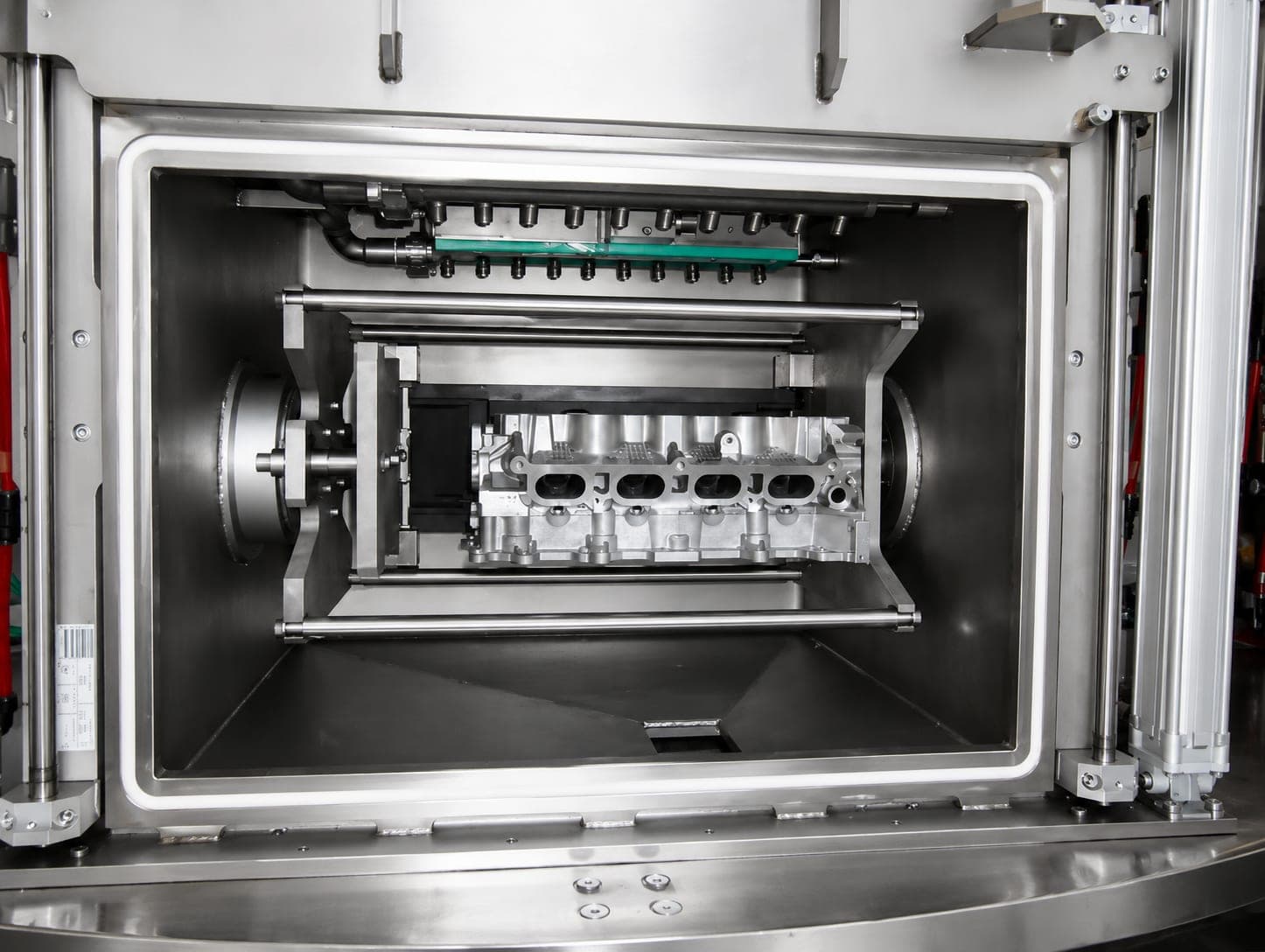

Cabeçote de cilindro no dispositivo de fixação dentro do sistema de limpeza por câmara aberto, acima dele a barra de bicos com uma fileira de bicos posicionados individualmente — Componente no dispositivo de fixação da peça, acima dele a barra de bicos. No fim, não é uma imagem que conta, e sim um valor medido.

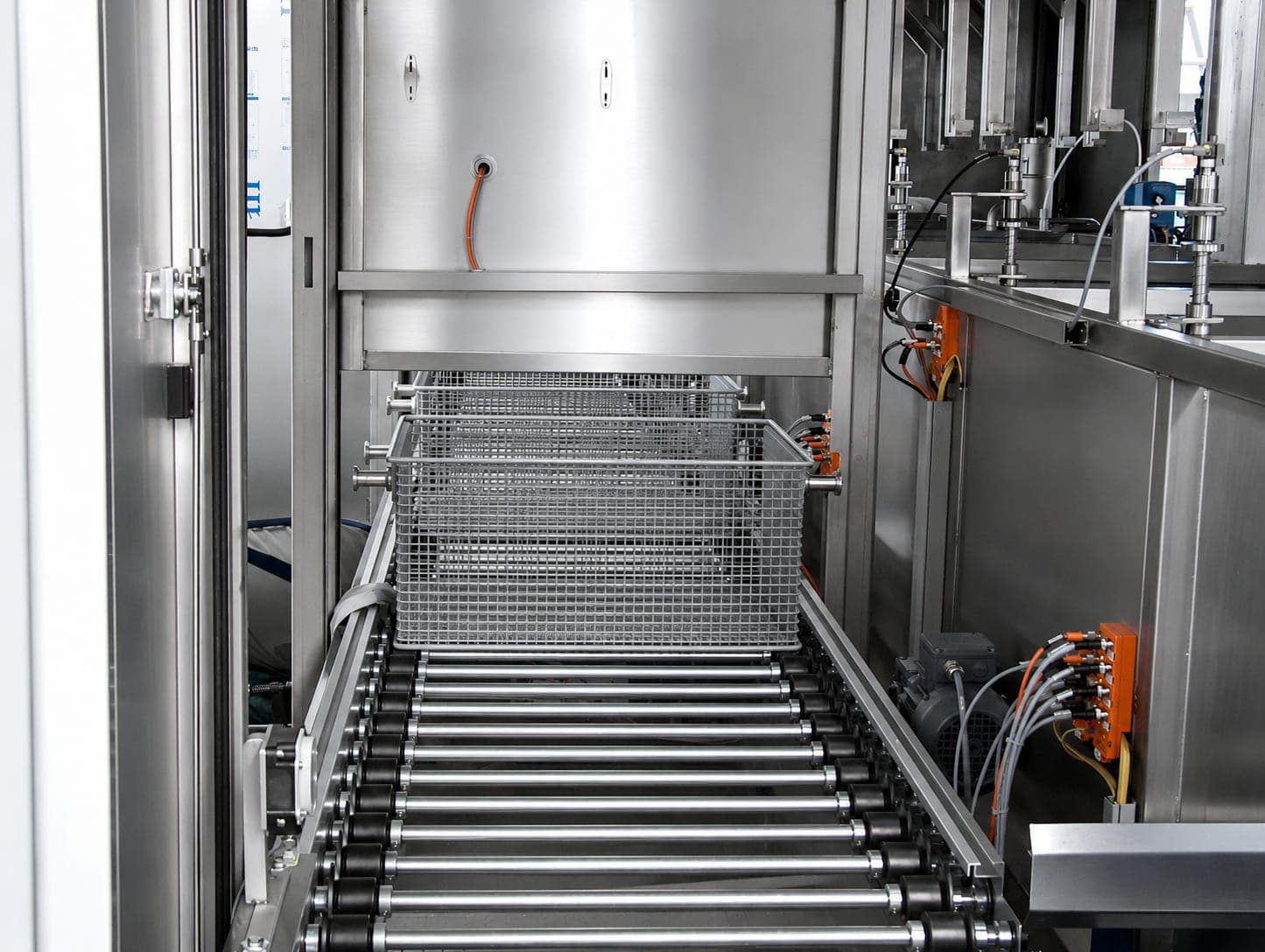

Cesto aramado sobre um transportador de rolos acionado, diante da câmara aberta de um sistema de limpeza de peças; à direita, os acionamentos e as caixas de terminais laranja da estação de carga — A estação de carga diante da câmara. Como a carga é feita também entra em avaliação no aceite final — com os seus componentes, na sua cadência.

Onde a limpeza faz fronteira com os nossos demais serviços

01
Rebarbação
“É necessária rebarbação?” é um dos fatores de dimensionamento de todo sistema de limpeza. Se a limpeza sozinha não bastar, examina-se a rebarbação por jato de água.
02
Automação
Fornecemos todos os tipos de máquina com carga e descarga automatizadas: robôs, tecnologia de manipulação, fluxo de materiais e transporte. Célula, dispositivo de fixação da peça, sistema de comando e tecnologia de segurança vêm de uma única fonte.
03
Se você já tem um sistema
Também modernizamos sistemas de outros fabricantes — o foco está na modificação do sistema de comando e na expansão, não na troca de componentes. Todo retrofit começa com uma avaliação do estado atual no local, antes da proposta.

Rebarbação por Jato de Água de Alta Precisão Automação e Robótica

Setores

Já realizados

AutomotivoFundiçãoFundição sob pressãoConstrução de máquinasAeroespacialIndústria de alimentosTransformação de plásticosDispositivos médicosEletrônicaFarmacêuticoTecnologia de energia

A lista nomeia setores nos quais há sistemas nossos instalados. Não é um limite: onde quer que sejam fabricados componentes com requisitos de limpeza definidos, nós dimensionamos para eles — o que conta é o componente, não o ramo econômico.

Indústria automotiva Fundição e fundição sob pressão Construção de máquinas Aeroespacial Indústria de alimentos

Escopo de fornecimento

Construção em aço inoxidável, circuito fechado

Recuperação de água, eficiência energética e compatibilidade ambiental são as áreas nas quais trabalhamos concretamente nos últimos anos — sistemas de enxágue em cascata, condensador de vapor, retorno do condensado ao processo.

Integração vertical Ciclo de vida digital do sistema Termos técnicos no glossário

Perguntas e respostas

Perguntas frequentes sobre limpeza de peças

O que é limpeza industrial de peças?

A limpeza industrial de peças remove das peças de trabalho a sujidade decorrente do processo — óleo, emulsão, cavacos, pó, rebarbas, contaminação residual. Ela nunca existe isoladamente: o quão limpa uma peça precisa estar é determinado pela etapa que vem depois. Se as peças forem coladas, revestidas ou pintadas após a limpeza, isso altera o requisito de forma fundamental.

O que é um sistema industrial de limpeza de peças?

Uma máquina que limpa, enxagua e seca componentes em etapas definidas. Para nós, ela nunca é o ponto de partida, e sim o resultado de um dimensionamento: desenvolvemos sistemas especiais específicos para cada cliente, não máquinas de catálogo. O que o sistema precisa ser capaz de fazer decorre do componente, da sujidade, da produção e do requisito de limpeza.

Qual sistema de limpeza é adequado para o meu componente?

Isso não pode ser atribuído de antemão. Não existe uma regra fixa “componente X → máquina Y”. Quatro áreas decidem em conjunto: o componente, a sujidade, a produção e os meios de processo. Essas grandezas influenciam umas às outras — por isso o tipo de máquina é o resultado do dimensionamento, não o seu ponto de partida.

Que tipos de sistemas de limpeza existem?

Trabalhamos com sete tipos de máquina: o sistema de limpeza por câmara, o sistema de limpeza contínua, o sistema de limpeza com mesa indexadora rotativa, o sistema de limpeza por imersão, o sistema de limpeza por aspersão e imersão APOLLO, o sistema de sopro de ar CABS e o sistema especial. Cada um tem exatamente um argumento decisivo — flexibilidade, vazão, cadência, imersão completa, combinação, pré-limpeza, ou a tarefa em que nenhum dos outros seis se encaixa. A visão geral é, nisso, uma orientação, não um configurador.

Como funciona um sistema industrial de limpeza de peças?

O processo básico é o mesmo em quase todos os sistemas: limpar, enxaguar, secar. Conforme o projeto, ampliado por um segundo enxágue, uma segunda secagem, sopro de ar ou secagem a vácuo. O que difere entre os sistemas não é a sequência — e sim como o meio de processo alcança o componente e como o componente percorre o sistema.

Que sujidades são removidas?

Óleo, emulsão, cavacos, pó, rebarbas e contaminação residual. A sujidade incrustada é o caso tecnicamente mais difícil — quem a tem deve dizê-lo cedo; então esclarecemos a viabilidade antes de você planejar. Se também houver rebarba envolvida, a rebarbação por jato de água costuma ser a melhor solução, em vez de uma limpeza isolada.

O que torna uma tarefa de limpeza tecnicamente difícil?

A geometria, não a quantidade de sujidade. Geometrias complexas, muitos furos cegos, muitos furos passantes — o problema é o local que o meio de processo precisa alcançar. Quanto mais ramificado o componente, maior a probabilidade de imersão ou inundação em vez de aspersão.

É possível limpar componentes diferentes em um mesmo sistema?

Sim, com o dimensionamento adequado — por meio de programas e dispositivos de fixação da peça diferentes. Esse é o argumento do sistema de limpeza por câmara: componentes variáveis em volumes de produção de pequenos a médios. Quanto mais ampla a gama de peças, mais importante se torna o dispositivo de fixação, porque ele é parte do que decide se o meio de processo alcança todos os pontos.

Quanto tempo dura um processo de limpeza?

O tempo de processo é dimensionado projeto a projeto — a partir do componente, da sujidade, do processo de limpeza e da limpeza exigida. As ordens de grandeza diferem claramente conforme o tipo de máquina: vários minutos por ciclo no sistema de limpeza por câmara, ciclos da ordem de segundos no sistema de limpeza contínua. Não existe um valor universalmente válido.

Como se garante a qualidade da limpeza?

Por meio de dois aceites e de uma engenharia liberada continuamente. Antes da expedição vem a aceitação em fábrica (FAT) interna: somente quando os valores estão corretos é que o sistema deixa a nossa fábrica. Após a montagem vem o aceite final nas suas instalações, com os seus componentes. Antes disso, cada etapa da engenharia é liberada por você — a qualidade nasce no projeto, não na inspeção do final.

A ITR também constrói sistemas com solventes?

Não, não construímos sistemas com solventes. Isso não é uma questão de ocupação de capacidade, e sim uma decisão de portfólio — uma definição deliberada do que construímos e do que não construímos. Tecnicamente, de resto, não recusamos projetos de forma generalizada: se declinamos, é mais provável que seja uma questão de capacidade ou de viabilidade econômica, e então dizemos exatamente isso a você.

Quando uma tarefa de limpeza não tem solução?

O motivo mais comum são requisitos de contaminação residual irrealisticamente baixos — dizemos isso antes da proposta, não depois do aceite. O caso tecnicamente mais difícil é a sujidade incrustada; se é viável, quem decide é a avaliação do estado atual, não um folheto de vendas.

Que informações aceleram uma resposta confiável?

Sete informações quase sempre faltam em uma consulta: especificações químicas, tipo e quantidade da sujidade, folhas de dados dos meios de processo, fluxo de materiais, tempo de ciclo, requisito de contaminação residual e dados completos da peça. Nenhuma delas é uma condição — mas cada uma encurta o caminho.

Sistemas de outros fabricantes também são modernizados?

Sim. Os focos são a modernização completa, modificações do sistema de comando, conversões de sistemas existentes e expansões — a fabricação de painéis elétricos e a programação são internas. Todo retrofit começa com uma avaliação do estado atual no local, antes da proposta.

Para quais setores vocês constroem sistemas de limpeza?

Já realizados: automotivo, fundição, fundição sob pressão, construção de máquinas, aeroespacial, indústria de alimentos, transformação de plásticos, dispositivos médicos, eletrônica, farmacêutico e tecnologia de energia. A lista não é um limite: onde quer que sejam fabricados componentes com requisitos de limpeza definidos, nós dimensionamos para eles — o que conta é o componente, não o ramo econômico.
