Alto volumen de producción, siempre el mismo componente — y aun así se desbarba a mano.
Sistema estacionario de desbarbado por chorro de agua
1 · El reto
Aquí la tarea no es la complejidad, sino la repetición
Dónde se presenta este problema
Predominantemente fundición de aluminio a presión. Para este concepto entran en consideración los que corren en una versión y un volumen de producción constantes.
A qué rebabas nos referimos
Incluso sin una guía de chorro móvil, el chorro alcanza rebabas en y dentro de barrenos — la boquilla solo tiene que quedar bien colocada una vez. No existe un tipo de rebaba estándar fijo; lo determinante es la geometría del componente.
2 · Consideraciones de ingeniería
La pregunta decisiva es: ¿cambia algo?
Para ello se evalúan la raíz de la rebaba, la accesibilidad de los puntos de desbarbado, el material, la geometría del componente, el tamaño y el peso, el tiempo de ciclo, el requisito de contaminación residual, el dispositivo portapiezas y el grado de automatización.
El material rara vez es lo decisivo. Aluminio, acero, acero inoxidable, latón, cobre, fundición de zinc a presión y plástico se pueden procesar todos.
Un compromiso que abordamos abiertamente: esta forma constructiva es la más rentable mientras el componente siga igual — y la menos flexible en cuanto cambia. Si se prevén componentes nuevos, eso pertenece a la decisión, no a la conversación posterior.
En ITR, la solución robótica es el estándar. Diseñamos sin robot cuando la posición de sujeción fija y la rentabilidad hablan a favor — es una decisión fundamentada, no un ahorro en el lugar equivocado. El sistema estacionario es un concepto estándar de pleno derecho, no una solución de emergencia.
3 · El concepto de máquina
Sistemas de boquillas fijos, diseñados para un componente en una posición
Las boquillas están donde están los puntos de desbarbado — diseñadas para este único componente en esta única posición. Trabajamos con boquillas estándar y diseñamos y fabricamos geometrías de boquilla propias cuando la aplicación lo requiere.
Así, el trabajo de ingeniería se desplaza hacia adelante. En la celda robótica, la trayectoria se programa y puede ajustarse después. Aquí se diseña la disposición de las boquillas — tiene que ser correcta a la primera.
Aquí el dispositivo de sujeción carga con más responsabilidad que en otros casos. Como las boquillas están fijas, el componente tiene que quedar exactamente y de forma repetible en la misma posición. Una desviación que un robot podría compensar pasa aquí directamente al resultado. De serie se usan dispositivos de sujeción neumáticos.

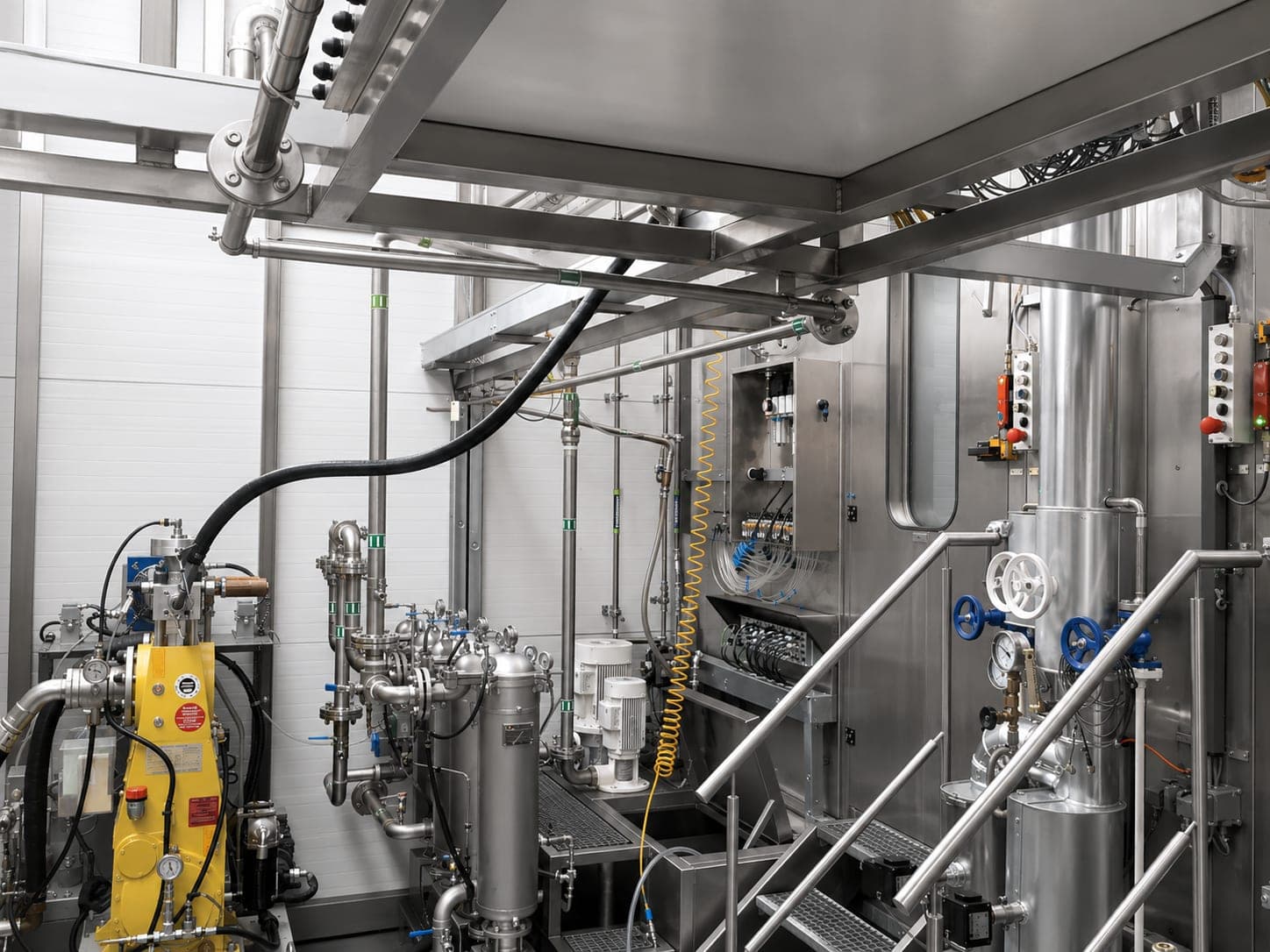

El circuito de agua es cerrado. La filtración forma parte de todo sistema; un tratamiento del agua más amplio lo integramos según el proyecto. Tecnología de seguridad conforme a la evaluación de riesgos.
Dónde se amplía el concepto
- 01
Sistemas de código de barras y DataMatrix
Identificación del componente y trazabilidad. - 02
Carga automática
- 03
Integración en línea con otros sistemas
- 04
Mesa giratoria
Según el proyecto.
El sistema de visión y el cambiador de herramientas forman parte del alcance opcional de las celdas robóticas; si pueden emplearse aquí con sentido es una cuestión de cada caso.
4 · El resultado — y su verificación
Se verifican dos resultados: rebaba residual y contaminación residual
Con un proceso fijo, el monitoreo del proceso es especialmente eficaz: si nada debe cambiar, toda desviación es una señal.
Cuándo encaja otra solución
Las boquillas fijas están diseñadas para un componente
- 01
Celda de desbarbado con un robot
En cuanto deban pasar componentes distintos por el sistema, o las geometrías sean complejas y los puntos de desbarbado estén repartidos. - 02
Celda de desbarbado con doble robot
Con tiempos de ciclo muy cortos y alta producción. - 03
Sistema de desbarbado por chorro de agua rotativo indexado (solución especial)
Cuando el tiempo de preparación y de sujeción es considerable en relación con el tiempo de procesamiento.
Límites del método
El desbarbado por chorro de agua no es automáticamente la mejor solución
Se exigen chaflanes o radios definidos
El método elimina rebabas, no sustituye el maquinado — el chorro no conforma la arista.Rebabas muy adheridas o macizas
Deben eliminarse de otra manera, por diseño o por fabricación.El punto de desbarbado no es alcanzable con ningún concepto de boquillas
Si es alcanzable no lo decide el tamaño de la rebaba, sino la geometría.No es económicamente conveniente
Por ejemplo con volúmenes de producción muy pequeños o cuando basta un método de desbarbado más sencillo.Otro método cumple mejor los requisitos
Técnica o económicamente.
Alcance de suministro
El alcance de suministro se define para cada proyecto
Preguntas y respuestas
Preguntas frecuentes sobre el sistema estacionario
¿Cuándo es un sistema de desbarbado estacionario la elección correcta?
¿Cómo está construido un sistema de desbarbado estacionario?
Aplicaciones
Componentes en los que se decide este diseño
Cada caso expone los factores de diseño, los conceptos de sistema posibles y los métodos en detalle — aquí solo encuentra de qué se trata.
Bloque hidráulico
Los canales se barrenan, se cruzan varias veces, y en cada cruce de barrenos se forma una rebaba.
Bloque de válvulas
En el cruce de dos barrenos se aloja la raíz de la rebaba — ahí no llega ninguna herramienta, no porque sea demasiado grande, sino porque no hay un camino que lleve hasta ahí.
Componentes con rebabas fuertes
Las rebabas de fundición y las virutas finas no se alojan en una arista, sino repartidas — y más tarde se desprenden solas.
Ninguno de estos casos conduce forzosamente a la máquina de desbarbado estacionaria. Qué concepto resulta surge de la interacción de los factores de diseño — el tipo de máquina es el resultado del diseño del sistema, no su punto de partida.
