«Las piezas no salen limpias.»

Limpieza industrial de piezas

Detrás de eso rara vez hay un sistema descompuesto — casi siempre una tarea que cambió. Con qué criterios diseña ITR un sistema de limpieza de piezas, qué métodos y tipos de máquina existen y cuándo lo desaconsejamos.

Solicitar el diseño del sistema

1 · El reto

Ninguna llamada empieza con una máquina

Así empiezan la mayoría de las conversaciones — y ninguna de esas frases describe un sistema. Describen un resultado que no es el correcto.

«Tiene demasiado aceite.» · «Las piezas tienen manchas.» · «Los valores de contaminación residual no cumplen.» · «No se cumple el requisito de limpieza.»

Rara vez el sistema antiguo está descompuesto. Casi siempre la tarea cambió y el sistema siguió siendo el mismo — a raíz de un nuevo proyecto de vehículo, un nuevo componente, un nuevo proceso de fabricación, una nueva línea de producción o nuevos requisitos de calidad. Que las piezas se llamen piezas de trabajo, componentes o piezas de máquina no cambia nada — la pregunta es siempre la misma: ¿qué debe eliminarse y qué debe verificarse?

Un motivo se sale de esta serie: el reacondicionamiento de componentes usados — remanufactura. Quien reacondiciona componentes mecánicos no limpia una pieza recién fabricada, sino una que ya operó: los residuos provienen entonces de la operación, no de la fabricación. También para eso diseñamos sistemas de limpieza de piezas.

Qué se debe eliminar
Aceite, emulsión, virutas, polvo, rebaba, contaminación residual. El desengrase es parte de la tarea, no un tipo de sistema aparte. Las contaminaciones incrustadas son el caso más difícil — quien las tiene debería decirlo pronto.
Dónde se vuelve técnicamente difícil
Geometrías complejas, muchos barrenos ciegos, muchos barrenos pasantes. El problema no es la cantidad de suciedad, sino el punto al que el medio de proceso debe llegar.
Qué se debe verificar
Valores de contaminación residual, limpieza técnica, aptitud para el pegado, capacidad de producción, tiempo de ciclo. A menudo el objetivo no es la limpieza, sino el paso siguiente.

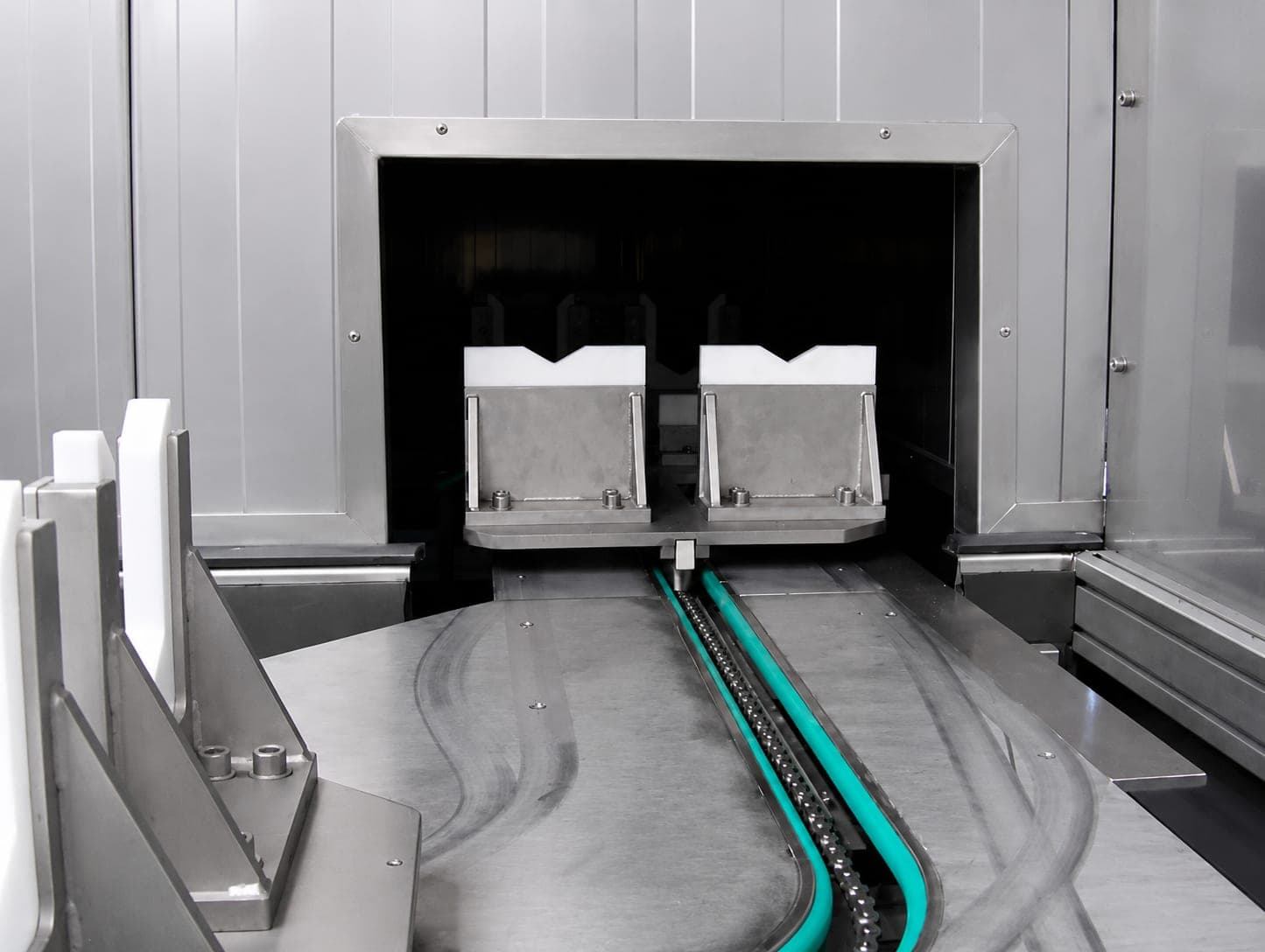

Un portapiezas con dos dispositivos portapiezas prismáticos entra sobre un transportador de cadena en la abertura de carga oscura de un sistema de limpieza de piezas — Los portapiezas entran por la abertura de carga. Cómo se sujeta el componente y hasta dónde llega el medio de proceso al hacerlo influye en el resultado.

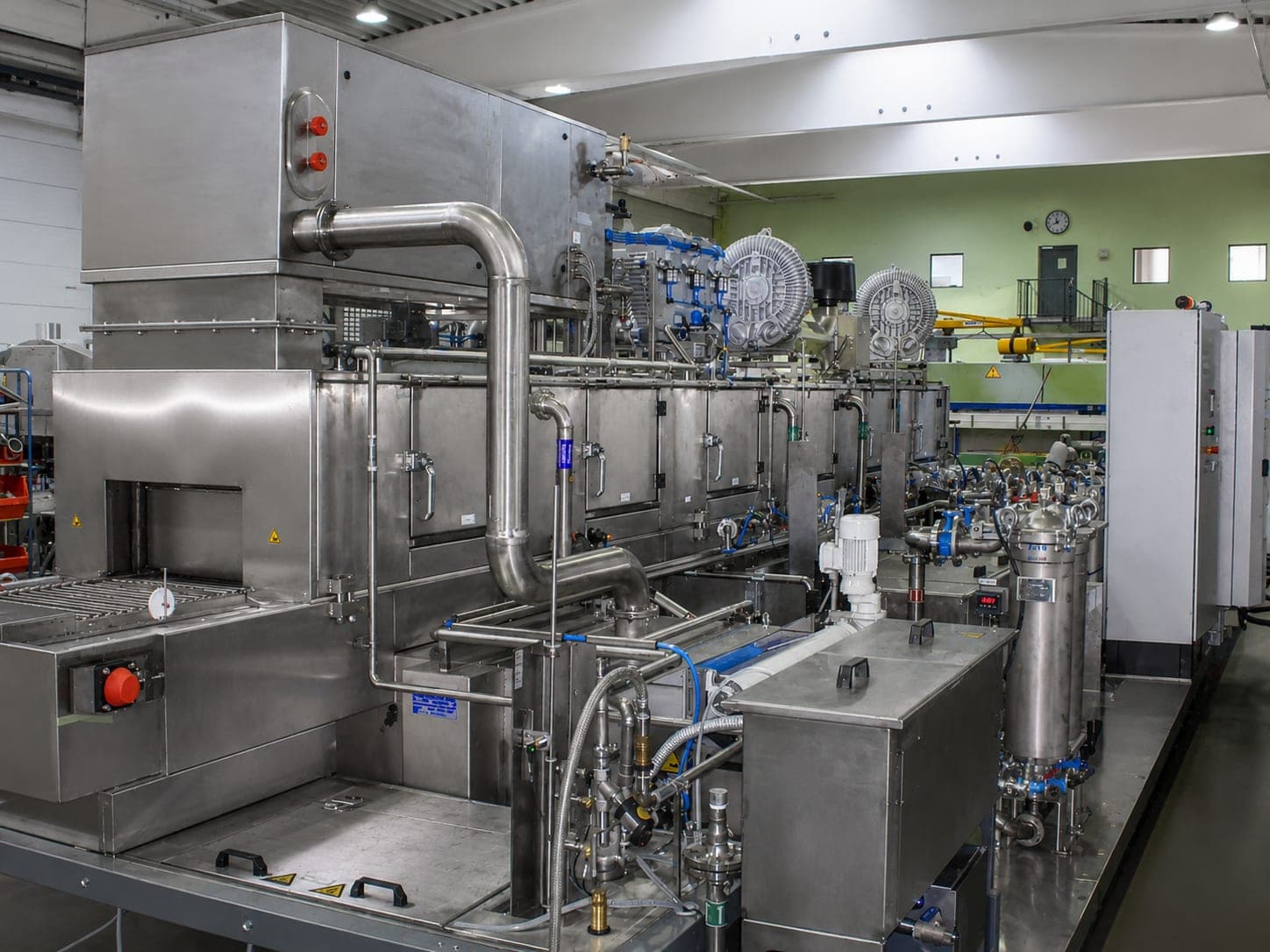

Línea de limpieza de varias cámaras a lo largo de la nave: cámaras de tratamiento en fila con compuertas de mantenimiento, encima tuberías y sopladores de canal lateral, delante carcasas de filtro, bombas y el tablero de control — Cuántas etapas recibe un sistema es algo que resulta de la tarea — no de un catálogo modular. Qué debe eliminarse y qué debe verificarse está al principio; el número de cámaras, al final.

Limpieza técnica y contaminación residual

2 · Consideraciones de ingeniería

No existe una regla fija «componente X → máquina Y»

Antes de hablar de un tipo de máquina se aclaran cuatro áreas. Solo cuando están definidas se decide sobre el método, la técnica de filtración, el secado y el tratamiento del agua — no a partir de un solo criterio.

A · El componente
La geometría y su complejidad, el tamaño, los barrenos ciegos, los barrenos pasantes, el material, piezas a granel o pieza individual.
B · La contaminación
Tipo, cantidad y los valores de contaminación residual exigidos.
C · La producción
Tiempo de ciclo, volumen de producción, requisito de secado — y si además hay que desbarbar.
D · Agua y medios
Especificaciones químicas, pasivado, calidad del agua, tratamiento del agua, circuitos y recuperación.

El agua es un área de diseño propia, no un accesorio

Qué calidad del agua se necesita no lo decide el sistema, sino su fabricación. Agua de red municipal, agua suavizada o agua desionizada (agua DI) — la elección se rige por el requisito de contaminación residual, el componente, el material, el proceso posterior y la confiabilidad del proceso. Si después de la limpieza se pega, se recubre o se pinta, eso cambia el requisito de raíz. Si hace falta, diseñamos el tratamiento del agua completo y lo integramos — ósmosis, evaporadores, sistemas de tratamiento. No existe un equipamiento estándar; la selección sigue al diseño del sistema.

Al mismo nivel está el dispositivo portapiezas. No solo interviene en el diseño del sistema, sino en la elección misma del método: si basta con la aspersión o hay que sumergir depende también de cómo se sujeta el componente.

Cuándo desaconsejamos

01
Sin sistemas de disolventes
No es una cuestión de capacidad, sino una decisión de portafolio.
02
Exigencias de contaminación residual irrealmente bajas
La razón más frecuente por la que una tarea no es resoluble así. Lo decimos antes de la cotización, no después de la aceptación.
03
Contaminaciones incrustadas
El caso técnicamente más difícil — si es factible o no lo decide el levantamiento, no el material de venta.

Técnicamente no rechazamos proyectos de forma general. Cuando declinamos, se debe más bien a la capacidad o a la rentabilidad — y entonces se lo decimos así.

3 · El concepto de solución

El proceso básico es el mismo en casi todo sistema

Lo que distingue a los sistemas entre sí no es la secuencia, sino cómo llega el medio de proceso al componente y cómo recorre el componente el sistema.

01LimpiarAspersión, inmersión o inundación — por separado o combinados.
02EnjuagarTanques separados evitan la mezcla.
03SecarAire recirculado o secado por infrarrojos.
04Segundo enjuague o secadosegún el diseño del sistemaSegún el requisito.
05Soplado o secado al vacíosegún el diseño del sistemaCon requisitos de secado altos.

Los métodos

Cuanto más compleja es la geometría y cuantos más barrenos y barrenos ciegos hay, más conviene la inmersión y la inundación en lugar de la aspersión. Al aplicar aspersión se forma una zona de sombra de aspersión — no toda superficie es alcanzable. El ultrasonido y el secado al vacío son opciones, no métodos: una opción complementa un método, no lo sustituye.

Limpieza por aspersión

Geometrías sencillas, pocos barrenos y barrenos ciegos.

Limpieza por inmersión

Componentes complejos, cuando la pieza de trabajo debe sumergirse por completo.

Lavado por inundación

Zonas de difícil acceso — el medio de proceso se conduce con gran volumen sobre y alrededor de la pieza de trabajo.

Limpieza en canastilla

Piezas que se procesan como lote en la canastilla.

Tecnología de lanzas

Muchos barrenos y barrenos pasantes — de forma dirigida en lugar de superficial.

Secado

Aire recirculado, infrarrojos, vacío — diseñado según el proyecto.

Si además hay rebaba, el desbarbado por chorro de agua es la mejor solución. El sistema de soplado de aire limpia previamente dentro de la secuencia de maquinado — Sistemas de soplado de aire

Los tipos de máquina

Sistemas de limpieza de cámara

Flexibilidad — componentes cambiantes, volúmenes de producción pequeños a medianos, ciclos del orden de varios minutos por ciclo.

Sistemas de limpieza continua

Rendimiento — volúmenes de producción altos con un espectro de piezas definido, flujo continuo, ciclos del orden de segundos.

Sistemas de limpieza rotativos indexados

Ciclo con un proceso de producción en serie definido — la carga y la descarga corren en paralelo al procesamiento, el tiempo auxiliar sale del ciclo.

Sistemas de limpieza por inmersión

Inmersión completa — cuando el medio de proceso debe alcanzar con seguridad todas las zonas.

APOLLO

Sistemas de limpieza por aspersión e inmersión

Combinación — las superficies accesibles se rocían, las de difícil acceso se sumergen.

CABS

Sistemas de soplado de aire

Limpieza previa en la máquina de maquinado — no sustituye una limpieza de precisión.

Sistemas especiales

Cuando ningún tipo de máquina encaja — desarrollados por completo según la tarea.

Dos distinciones que se confunden con frecuencia

El paso continuo y la mesa rotativa indexada alcanzan ambos ciclos cortos — por razones distintas
Criterio	Sistema de limpieza continuaZD	Sistema de limpieza rotativo indexadoRT
De dónde viene el ciclo corto	Flujo continuo en la línea	La carga y la descarga corren en paralelo al procesamiento
Requisito previo	Piezas del mismo tipo	Proceso de producción en serie definido
Movimiento de la pieza de trabajo	Recorre el sistema	Pasa de una estación de proceso a otra

Sistema de limpieza continuaZD

De dónde viene el ciclo corto: Flujo continuo en la línea
Requisito previo: Piezas del mismo tipo
Movimiento de la pieza de trabajo: Recorre el sistema

Sistema de limpieza rotativo indexadoRT

De dónde viene el ciclo corto: La carga y la descarga corren en paralelo al procesamiento
Requisito previo: Proceso de producción en serie definido
Movimiento de la pieza de trabajo: Pasa de una estación de proceso a otra

Esta comparación es una orientación, no un configurador. La decisión por un tipo de máquina nunca surge de un solo criterio, sino de la interacción entre geometría del componente, contaminación, requisito de contaminación residual, volumen de producción, tiempo de ciclo, dispositivo portapiezas, grado de automatización y capacidad de ampliación. Acérquese a nosotros con su componente.

Inmersión e inundación — no decide el tipo de componente, sino el diseño del proceso
Criterio	Inmersión	Inundación
Cuándo	La pieza de trabajo debe entrar por completo en el medio de proceso	El medio de proceso se conduce con gran volumen sobre y alrededor de la pieza de trabajo
Piezas a granel	Posible	Posible

Inmersión

Cuándo: La pieza de trabajo debe entrar por completo en el medio de proceso
Piezas a granel: Posible

Inundación

Cuándo: El medio de proceso se conduce con gran volumen sobre y alrededor de la pieza de trabajo
Piezas a granel: Posible

Las piezas a granel no son un criterio de distinción — ambos procesos pueden recibirlas. La vista general es una orientación, no un configurador: el tipo de máquina es el resultado del diseño del sistema, no su punto de partida.

4 · Aplicaciones típicas

De qué depende la decisión en cada caso

Seis tareas como se presentan a diario — y qué inclina la balanza en cada una. No decide el componente, sino el punto al que debe llegar el medio de proceso.

Qué inclina la balanza en un caso está en su propia página: los factores de diseño, los conceptos de sistema posibles y los métodos en detalle.

Cabeza de cilindros

El chorro de aspersión alcanza lo que ve — y lo que no ve solo se hace visible en la verificación de contaminación residual.

Carcasa de transmisión

El requisito de desbarbado en una carcasa de transmisión es por regla general un requisito de limpieza y también se verifica como tal.

Bloque hidráulico

Un bloque hidráulico no solo se ensambla, también lo atraviesa el flujo — lo que queda en el canal, queda en el sistema.

Bloque de válvulas

Los barrenos ciegos y los canales ramificados son justo los puntos a los que un chorro de aspersión no llega: alcanza lo que ve.

Pieza fundida a presión de aluminio

La contaminación en la pieza fundida a presión de aluminio se adhiere de otra manera que un fluido de corte — y lo que debe salir de la cavidad se encuentra en una geometría construida justamente para ser inaccesible.

Alta limpieza técnica

Lo difícil no es la limpieza en sí, sino su verificación: un componente que está limpio, pero no comprobadamente limpio, no es utilizable en una fabricación con obligación de verificación.

Ninguna de estas asignaciones es una regla. El mismo componente puede estar mejor ubicado en otro sistema según el volumen de producción, el tiempo de ciclo, el requisito de contaminación residual y el flujo de material y transporte — no existe una regla «componente X, máquina Y». Lo que ve aquí es la consideración, no su resultado.

Todos los componentes y aplicaciones Los métodos de limpieza en detalle Limpieza técnica y contaminación residual

5 · El resultado

El desarrollo del proyecto es la verdadera prestación

La fase más larga es la ingeniería de diseño — justamente porque no se cierra internamente, sino que se acuerda con usted por etapas.

1
Aclaración técnica y levantamiento
Revisamos la tarea — componente, contaminación, limpieza exigida.
Su participación: Poner a disposición el componente, el plano y la especificación de limpieza.
2
Cotización y pedido
El método, el tipo de máquina y el grado de automatización se sopesan entre sí.
3
Ingeniería de diseño con liberación continuaetapa clave
Cada etapa del diseño se acuerda con usted y usted la libera. Un sistema especial surge del intercambio técnico continuo.
4
Fabricación y prueba de aceptación en fábrica (FAT) internaetapa clave
Solo cuando los valores son correctos, el sistema sale de nuestra planta.
5
Montaje, puesta en marcha y prueba de aceptación en sitio (SAT)etapa clave
Después acompañamos la producción — según el proyecto, durante días o semanas.
Su participación: Prueba de aceptación en sitio con sus componentes.

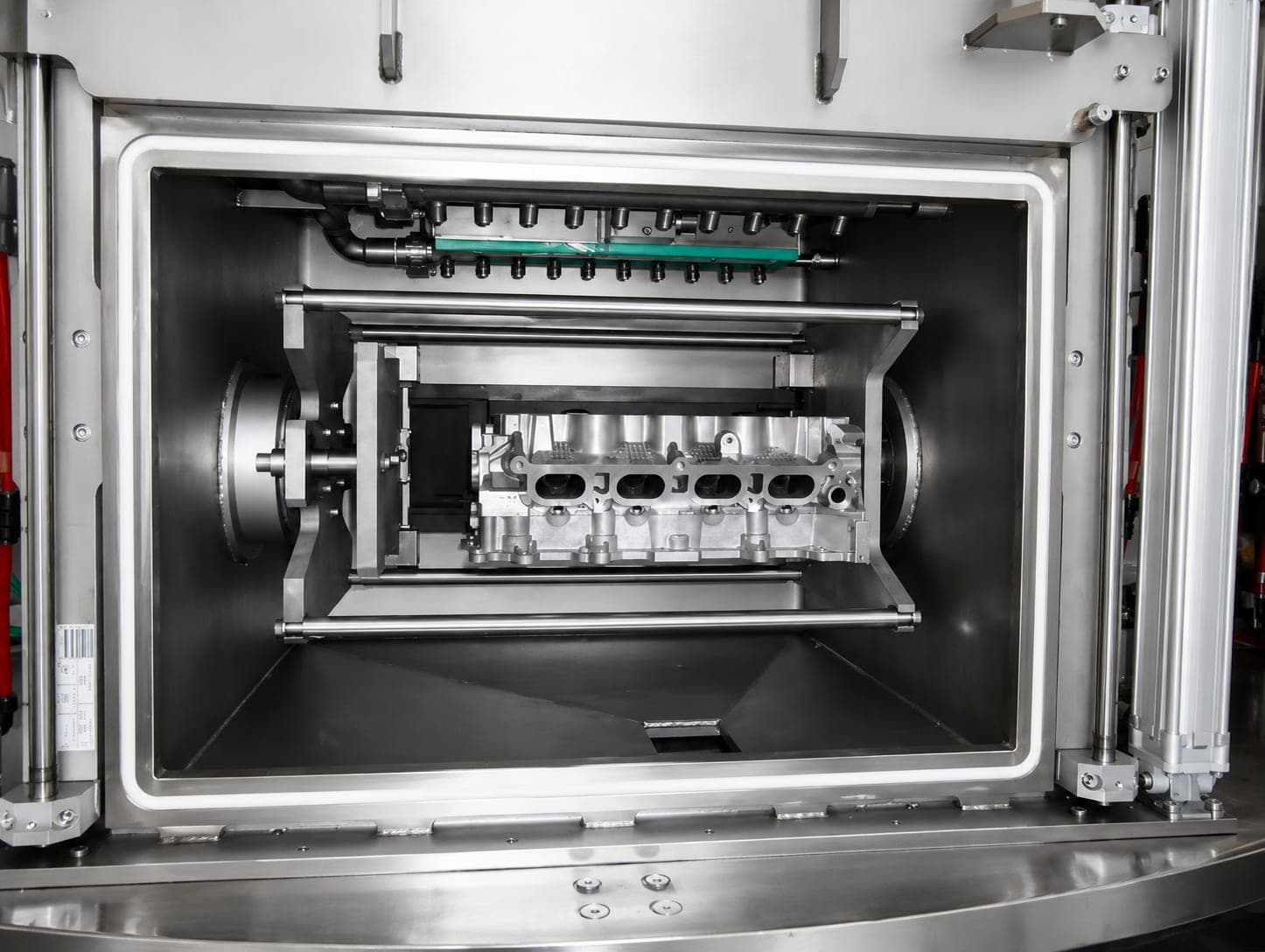

Cabeza de cilindros en el dispositivo portapiezas dentro del interior abierto de un sistema de limpieza de cámara, encima la barra de boquillas con una hilera de boquillas colocadas individualmente — Componente en el dispositivo portapiezas, encima la barra de boquillas. Al final no cuenta una imagen, sino un valor medido.

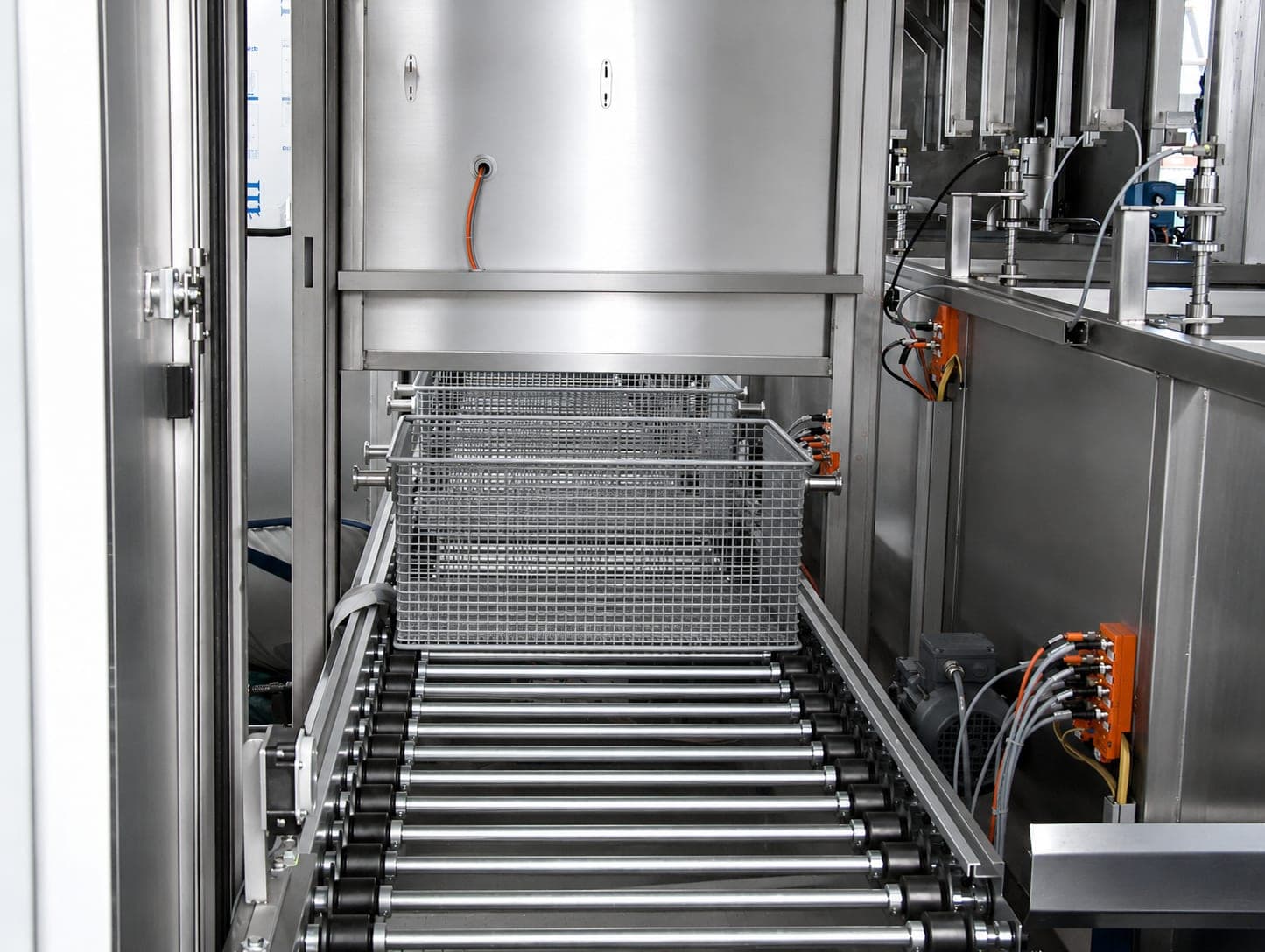

Canastilla de malla sobre un transportador de rodillos accionado delante de la cámara abierta de un sistema de limpieza de piezas, a la derecha los accionamientos y las cajas de bornes naranjas de la estación de carga — La estación de carga delante de la cámara. Cómo se carga forma parte de la prueba de aceptación en sitio — con sus componentes, en su ciclo.

Dónde limita la limpieza con nuestras demás prestaciones

01
Desbarbado
«¿Se requiere desbarbado?» es uno de los parámetros de diseño de todo sistema de limpieza de piezas. Si limpiar por sí solo no basta, se evalúa el desbarbado por chorro de agua.
02
Automatización
Todos los tipos de máquina los entregamos con carga y descarga automatizadas: robots, técnica de manipulación, transporte. Celda, dispositivo portapiezas, sistema de control y tecnología de seguridad provienen de una sola mano.
03
Si ya cuenta con un sistema
También modernizamos sistemas de otros fabricantes — con foco en el retrofit del sistema de control y la ampliación, no en el cambio de componentes. Antes de cada retrofit hay un levantamiento en sitio, antes de la cotización.

Desbarbado de alta precisión por chorro de agua Automatización y robótica

Industrias

Ya realizadas

AutomotrizFundiciónFundición a presiónConstrucción de maquinariaIndustria aeroespacialIndustria alimentariaTransformación de plásticosDispositivos médicosElectrónicaIndustria farmacéuticaSector energético

La lista nombra industrias en las que hay sistemas nuestros en operación. No es una delimitación: donde se fabrican componentes con requisitos de limpieza definidos, diseñamos — determinante es el componente, no el sector económico.

Industria automotriz Fundición y fundición a presión Construcción de maquinaria Industria aeroespacial Industria alimentaria

Alcance de suministro

Construcción en acero inoxidable, circuito cerrado

La recuperación de agua, la eficiencia energética y la compatibilidad ambiental son las áreas en las que hemos trabajado concretamente en los últimos años — sistemas de enjuague en cascada, condensador de vapores, retorno del condensado al proceso.

Integración vertical Ciclo de vida digital del sistema Términos técnicos en el glosario

Preguntas y respuestas

Preguntas frecuentes sobre la limpieza de piezas

¿Qué es la limpieza industrial de piezas?

La limpieza industrial de piezas elimina contaminaciones derivadas del proceso en piezas de trabajo — aceite, emulsión, virutas, polvo, rebaba, contaminación residual. Nunca está por sí sola: qué tan limpia debe estar una pieza lo determina el paso siguiente. Si después de la limpieza se pega, se recubre o se pinta, eso cambia el requisito de raíz.

¿Qué es un sistema industrial de limpieza de piezas?

Una máquina que limpia, enjuaga y seca componentes en pasos definidos. Con nosotros nunca es el punto de partida, sino el resultado de un diseño del sistema: desarrollamos sistemas especiales a la medida del cliente, no máquinas de catálogo. Lo que el sistema debe poder hacer resulta del componente, la contaminación, la producción y el requisito de limpieza.

¿Qué sistema de limpieza de piezas es adecuado para mi componente?

Eso no se puede asignar de antemano. No existe una regla fija «componente X → máquina Y». Cuatro áreas deciden en conjunto: el componente, la contaminación, la producción y los medios. Estas magnitudes se influyen entre sí — por eso el tipo de máquina es el resultado del diseño del sistema, no su punto de partida.

¿Qué tipos de sistemas de limpieza de piezas existen?

Manejamos siete tipos de máquina: el sistema de limpieza de cámara, el de limpieza continua, el rotativo indexado, el de inmersión, el de aspersión e inmersión APOLLO, el sistema de soplado de aire CABS y el sistema especial. Cada uno tiene exactamente un argumento decisivo — flexibilidad, rendimiento, ciclo, inmersión completa, combinación, limpieza previa o la tarea para la que ninguna de las otras seis encaja. La vista general es una orientación, no un configurador.

¿Cómo funciona un sistema industrial de limpieza de piezas?

El proceso básico es el mismo en casi todo sistema: limpiar, enjuagar, secar. Según el proyecto se amplía con un segundo enjuague, un segundo secado, soplado o secado al vacío. Lo que distingue a los sistemas entre sí no es la secuencia — sino cómo llega el medio de proceso al componente y cómo recorre el componente el sistema.

¿Qué contaminaciones se eliminan?

Aceite, emulsión, virutas, polvo, rebaba y contaminación residual. Las contaminaciones incrustadas son el caso técnicamente más difícil — quien las tiene debería decirlo pronto; entonces aclaramos la factibilidad antes de que usted planee. Si además hay rebaba, el desbarbado por chorro de agua suele ser mejor solución que una limpieza sola.

¿Qué hace que una tarea de limpieza sea técnicamente difícil?

La geometría, no la cantidad de suciedad. Geometrías complejas, muchos barrenos ciegos, muchos barrenos pasantes — el problema es el punto al que el medio de proceso debe llegar. Cuanto más ramificado es el componente, más conviene la inmersión o la inundación en lugar de la aspersión.

¿Se pueden limpiar componentes distintos con un solo sistema?

Sí, con el diseño correspondiente — mediante distintos programas y dispositivos portapiezas. Ese es el argumento del sistema de limpieza de cámara: componentes cambiantes con volúmenes de producción pequeños a medianos. Cuanto mayor es el espectro de piezas, más importante se vuelve el dispositivo portapiezas, pues influye en si el medio de proceso llega a todas partes.

¿Cuánto dura un proceso de limpieza?

El tiempo de proceso se diseña para cada proyecto — a partir del componente, la contaminación, el método y la limpieza exigida. Los órdenes de magnitud difieren claramente según el tipo de máquina: en el sistema de limpieza de cámara, varios minutos por ciclo; en el de limpieza continua, ciclos del orden de segundos. No existe una cifra de validez general.

¿Cómo se asegura la calidad de la limpieza?

Mediante dos aceptaciones y una ingeniería de diseño liberada de forma continua. Antes del envío está la prueba de aceptación interna en fábrica: solo cuando los valores son correctos, el sistema sale de nuestra planta. Tras el montaje sigue la prueba de aceptación en sitio con usted, con sus componentes. Antes de eso, usted libera cada etapa del diseño — la calidad surge en el proyecto, no en la revisión final.

¿ITR también construye sistemas de disolventes?

No, no construimos sistemas de disolventes. No es una cuestión de capacidad, sino una decisión de portafolio — una definición consciente sobre qué construimos y qué no. Por lo demás, técnicamente no rechazamos proyectos de forma general: si declinamos, se debe más bien a la capacidad o a la rentabilidad, y entonces se lo decimos así.

¿Cuándo no es resoluble una tarea de limpieza?

La razón más frecuente son exigencias de contaminación residual irrealmente bajas — eso lo decimos antes de la cotización, no después de la aceptación. El caso técnicamente más difícil son las contaminaciones incrustadas; si son factibles lo decide el levantamiento, no el material de venta.

¿Qué datos aceleran una respuesta confiable?

Siete datos faltan casi siempre en las solicitudes: especificaciones químicas, tipo y cantidad de la contaminación, fichas técnicas de los medios de proceso, flujo de materiales, tiempo de ciclo, requisito de contaminación residual y datos completos del componente. Ninguno es condición — pero cada uno acorta el camino.

¿También modernizan sistemas de otros fabricantes?

Sí. Los focos son la modernización completa, los retrofits del sistema de control, las modificaciones de sistemas existentes y las ampliaciones — la construcción de tableros de control y la programación provienen de casa propia. Antes de cada retrofit hay un levantamiento en sitio, antes de la cotización.

¿Para qué industrias construyen sistemas de limpieza de piezas?

Ya realizadas: automotriz, fundición, fundición a presión, construcción de maquinaria, industria aeroespacial, industria alimentaria, transformación de plásticos, dispositivos médicos, electrónica, farmacéutica y sector energético. La lista no es una delimitación: donde se fabrican componentes con requisitos de limpieza definidos, diseñamos — determinante es el componente, no el sector económico.
